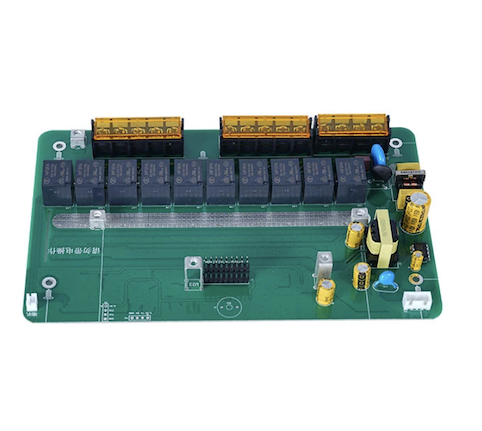

Прототип на склопување на електронска плочка со печатено коло

Услугата за склопување на прототип на електронска плочка со печатено коло од PCB од кинескиот снабдувач Fanway е изградена за проекти за истражување и развој во IoT уреди, автомобилски контролни модули, медицински дијагностички алатки и системи за воздушно тестирање. Додека вообичаените услуги за брзо вртење на ПХБ траат од 3 до 7 дена, нашата 24-часовна испорака значително ги компресира циклусите на повторување. Пред да започне склопувањето, нашиот инженерски тим врши DFM-анализа на вашите Гербер-датотеки, BOM и фајлови со избирање и поставување за рано да ги открие проблемите со дизајнот на подлогата, конфликтите со растојанието на компонентите или другите проблеми со производството. Без минимална количина на нарачка (почнувајќи од 1 парче), тимовите за истражување и развој можат да избегнат вишок трошоци за залиха за време на фазата на прототипирање.

За што служи Склопување прототип на PCB?

Услугата за склопување на прототип на плоча со печатено коло на PCB е процес на монтирање на електронски компоненти на плоча за печатено коло во мали количини за производство на примероци што може да се тестираат. Неговата основна цел е верификација, а не производство:

Потврда на дизајнот: потврдува дека дизајнот на вашето коло работи во физичкиот свет. Симулацијата не може да ги покрие сите променливи од реалниот свет - интегритетот на сигналот, дистрибуцијата на енергија и термичкото однесување стануваат видливи само преку физичко тестирање.

Повторливо подобрување: фаќањето и поправањето на недостатоците во дизајнот во фазата на прототипот чини мал дел од она што е потребно за преработка на серија произведена масовно. Една итерација на прототип може да заштеди десет пати повеќе од цената на преработката во големи размери.

Развој на фирмвер: обезбедува вистинска хардверска платформа за софтверските инженери да пишуваат и тестираат вграден код. Развивањето фирмвер без физички хардвер е како дебагирање во вакуум - логичката исправност не гарантира хардверска компатибилност.

Склопувањето на прототип е критичниот чекор што го преместува производот од концепт во реалност, а услугата за склопување на прототип на плочка со печатени кола за електронска плочка на Fanway обезбедува професионална поддршка токму за овој чекор.

Основни датотеки за стартување

Целосните и точни датотеки се основата за непречен почеток на проектот. Обично ви требаат следниве основни датотеки:

1. Гербер-датотеки користени за производство на голи ПХБ, кои ги содржат сите бакарни слоеви, податоци за дупчење, маска за лемење и свилен екран. Нецелосните формати или лошо именуваните слоеви се меѓу најчестите причини за доцнење на производството.

2. Бил на материјали (BOM) ја наведува секоја компонента што треба да се состави, вклучувајќи го бројот на делот на производителот (MPN), референтниот ознака, количината и описот. Нејасните описи (на пр., „кондензатор 100nF“) може да доведат до грешки при набавката или доцнење на различните напонски оценки, а диелектричните материјали се однесуваат многу различно во кола со голема брзина.

3. Датотеката со координати (датотека CPL / Pick & Place) ги обезбедува точните X/Y координати, аглите на ротација и страната за монтирање за секоја компонента, водејќи ја машината за поставување SMT. Координативните грешки директно предизвикуваат неусогласеност или грешки во поларитетот.

4. Професионален совет, преглед на DFM пред да нарачате може да открие проблеми со дизајнот на подлогата, проблеми со растојанието на компонентите и други проблеми за производството пред да предизвикаат прекин на производството. Инженерскиот тим на Fanway обезбедува преглед на DFM за секоја нарачка за склопување на прототип на плочка со печатена електронска плочка пред да започне производството.

Целосен процес на склопување на прототип

Услугата за склопување прототип на Fanway го покрива целиот синџир од материјал до завршена плоча:

Извор на компоненти:нашиот тим за набавки користи стабилен синџир на снабдување за да обезбеди компоненти по конкурентни цени, дури и за мали прототипови. Нема потреба клиентите да се координираат со повеќе дистрибутери.

Инженерски преглед:проектните инженери ги испитуваат Гербер, БОМ и ги координираат датотеките за производност пред да започне производството, пресретнувајќи ги повеќето потенцијални проблеми во најраната фаза.

Прототип на склоп на ПХБ:поддржува повеќе типови плочи, вклучувајќи повеќеслојни, високофреквентни, HDI, крути, крути-флекси и флексибилни ПХБ. Способноста за поставување опфаќа 01005 ултра мали компоненти и BGA со чекор од 0,2 mm, со максимална големина на плочата од 510 mm × 460 mm.

Тестирање и верификација:секоја прототипска плоча е подложена на ригорозен режим на инспекција, вклучувајќи рачен QC, SPI инспекција на паста за лемење, оптичка инспекција AOI, инспекција со рендген, тестирање во кола, функционално тестирање и тестирање на изгореници. Темелното тестирање во фазата на прототип обезбедува непречена транзиција кон пилот-акции и масовно производство.

Области за примена

Услугата за склопување на прототип на плочка со печатени кола за електронска плочка на Fanway е широко користена во следните полиња:

IoT уреди и уреди за носење

малиот фактор на форма, високата густина и малата потрошувачка на енергија бараат прецизно поставување и брзо повторување за време на прототипот.

Автомобилски контролни модули

Електрониката во возилото бара висока доверливост и еколошка отпорност; функционална верификација и тестирање на доверливост во фазата на прототип се незаменливи.

Медицински дијагностички алатки

медицинските помагала вклучуваат строго регулаторно одобрение; темелната валидација во фазата на прототип е предуслов за последователна сертификација.

Воздухопловни системи за тестирање

Барањата за висока доверливост значат дека секоја промена на дизајнот мора физички да се потврди; способноста за брзо прототипирање директно влијае на временските рокови на проектот.

Зошто да се одлучите за Fanway

24-часовна испорака

Додека стандардните циклуси на брзо вртење се 3-7 дена, Fanway го компресира склопот на прототип на ПХБ на 24 часа. За тимовите за истражување и развој, секој скратен циклус на повторување значи повеќе кругови за валидација на дизајнот во истата временска рамка.

Едношалтерска услуга

Обезбедуваме услуга од набавка на компоненти, преглед на DFM, изработка на ПХБ, поставување SMT, лемење преку дупка, до финално тестирање - сето тоа под еден покрив. Клиентите ги избегнуваат трошоците за координирање на одделни добавувачи на ПХБ, дистрибутери на компоненти и собирни куќи.

Сертифицирани системи за квалитет

Нашиот објект поседува ISO9001, ISO13485, IATF16949 и ISO14001 сертификати, со производи во согласност со стандардите UL, RoHS, SGS и REACH. Стандардите за квалитет во фазата на прототип се конзистентни со обемното производство, избегнувајќи неуспеси во валидацијата предизвикани од разликите во процесот.

Минимум низок ред

Ние поддржуваме нарачки почнувајќи од 1 парче без барање за минимална количина, елиминирајќи ги вишокот трошоци за залиха за потребите на фазата на истражување и развој.

Инженерска поддршка однапред

Анализата на DFM се врши пред да се потврди нарачката, да се идентификуваат и рано да се решат проблемите со дизајнот. Ова го префрла ризикот од производството нанапред наместо да реагира на проблеми за време на склопувањето.

Прашања и одговори

П: Колку време обично трае склопувањето на прототипот на ПХБ?
О: Fanway нуди 24-часовно брзо прототипирање. Во нормални услови, од потврда на датотека до завршена испорака на плочката може да се заврши во рок од 24 часа, во зависност од бројот на слоеви на таблата, сложеноста на компонентите и подготвеноста на BOM.

П: Кои датотеки се потребни за да се започне прототип на проект?
О: Потребни ви се Гербер-датотеки (за изработка на ПХБ), BOM (со броеви на делови од производителот, референтни ознаки и количини) и датотека со координати (за поставување SMT). Се препорачува самопроверка на DFM пред поднесување или може да му дозволите на нашиот инженерски тим да изврши преглед на производственоста.

П: Кои типови на ПХБ поддржувате за склопување на прототип?
О: Поддржуваме повеќеслојни, високофреквентни, HDI, крути, крути флексибилни и флексибилни ПХБ.

П: Дали Fanway обезбедува услуги за набавка на компоненти за прототипови?
О: Да. Нашиот тим за набавки има широки пазарни ресурси за набавка на компоненти за мали количини прототипови по конкурентни цени.

П: Какво тестирање е вклучено во фазата на прототип?
О: Тестирањето вклучува оптичка инспекција на AOI, инспекција со рендген, тестирање во кола, функционално тестирање и тестирање со изгореници. Специфичниот план за тестирање може да се прилагоди врз основа на барањата на проектот.

Треба да започнете склопување на прототип за вашиот проект? Испратете ги вашите Гербер-датотеки, BOM и координирајте ги датотеките до нашиот инженерски тим. Ќе обезбедиме преглед на DFM и понуда во рок од 24 часа.
