Како работи SMT?

SMT е процес за склопување на електроника. Испорачените електронски компоненти се монтираат на површината на PCB (табла за печатено коло). Тоа е високо автоматизиран и флексибилен процес, му овозможува на производителот да постави различни компоненти на PCB таблата.

Предностите на склопот на Surface Mount PCB (SMT технологија):Висока густина на склопување, мала големина на електронски производи, мала тежина, волумен и тежина на компонентите на површината на површината се само околу 1/10 од оние на традиционалните компоненти преку дупката, голема сигурност, силна отпорност на вибрации и ниска стапка на дефекти на спојниците на лемење.

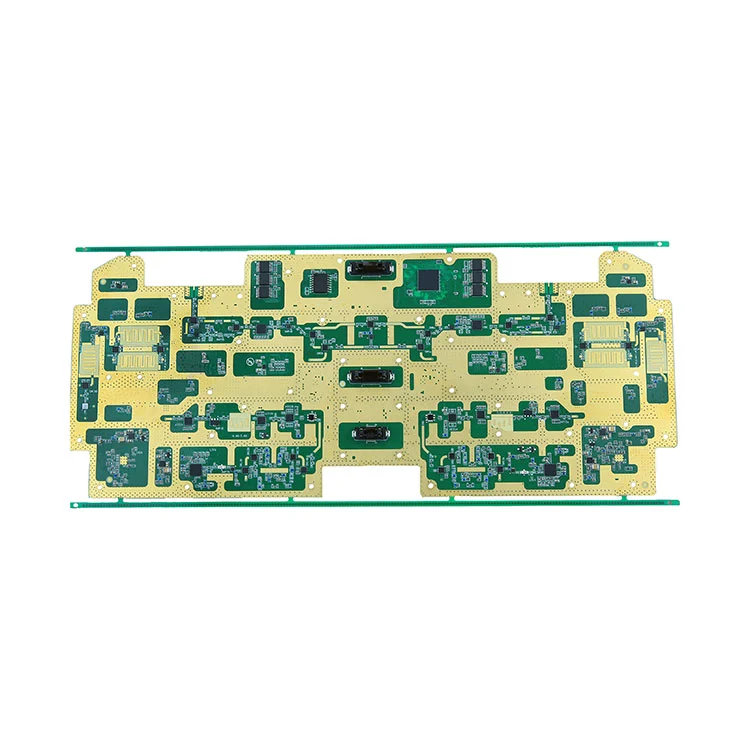

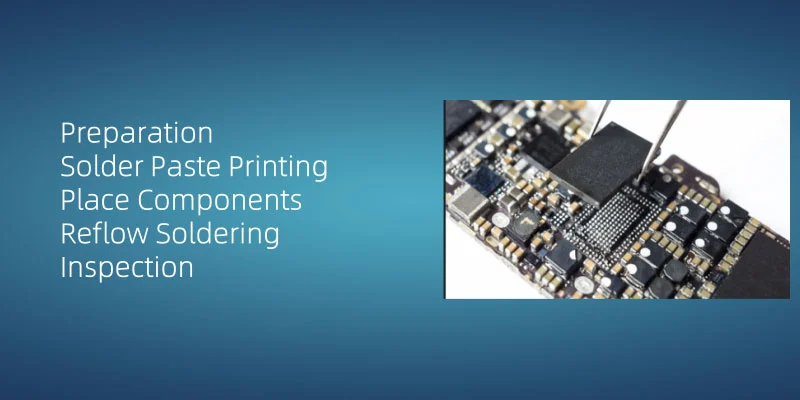

Процесот на дизајн и склопување на технологијата на површинска монтажа (SMT) на PCB (табла за печатено коло) се состои од пет основни чекори:

1. подготовка

Прво, операторот мора да ја обезбеди работната површина чиста и уредна и да носи анти-статичка лента за зглобот и ESD-безбедна облека за да одржи безбедно работно опкружување со цел статичка електрична енергија ослободена од штетни компоненти.

2. Печатење со паста за лемење

Примена на паста за лемење на PCB е основниот процес во технологијата на монтирање на површината (SMT). Автоматизираните печатачи на матрици ја депонираат пастата, а неговиот квалитет на таложење критички влијае на доверливоста на зглобот. За време на примената, обезбедете униформност на залепување и соодветен волумен за да спречите дефекти како недоволно или прекумерно таложење. На Fanway, ние имплементираме SPI (инспекција за лемење за лемење) за да ги потврдиме параметрите на волуменот на пастата.

3. Поставете компоненти

Ставете ги компонентите на уредот за монтирање на површината (SMD) на таблата со печатено коло (PCB). Обично, компонентите на SMD ќе бидат поставени со автоматска машина за поставување ефикасно и прецизно. Машината користи совети за вшмукување за да собере компоненти од фиоки и прецизно ги поставува на одредени локации на PCB.

4

Компонентите се фиксираат на PCB преку лемење со рефлексија. Пастата за лемење се загрева за да се стопи, а со тоа цврсто заварување на компонентите на PCB. Овој процес бара прецизна контрола на профилот на температурата и времето за да се обезбеди интегритет на зглобот на лемење.

5. Инспекција

Потребна е детална инспекција и тестирање по лемење на рефлексија. Осигурете се дека сите компоненти се правилно заварени, а колорите на колото се функционираат нормално, без ладни зглобови и кратки кола.

По завршувањето на процесот на заварување, се спроведува детален преглед и тестирање за да се осигури дека сите компоненти се правилно заварени и дека таблата на колото функционира нормално.

Нашите можности за производство на SMT

* Комплетно склопување на системот

* Управување и контрола на материјалот

* Управување и контрола на превенција на грешки и грешки

* Тестирање/ валидација/ стареење

* Минимална големина на компонентата SMT: 01005

* Минимален терен (BGA):0,2мм

* Минимална големина на PCB:5050мм

* Максимална големина на PCB:910600мм

* Точност на најдобрата опрема:+/- 25um

Случаи на ПЦБА

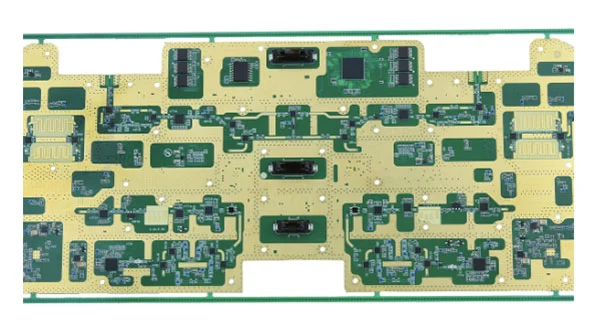

* Тип: Инструментација
* Број на компоненти: 136
* Количина на компоненти: 2729
* Двострана лемење без олово
* Минимална големина на пакетот: 0402
* Минимално растојание на пинот на компонентите: 0,4ph QFN

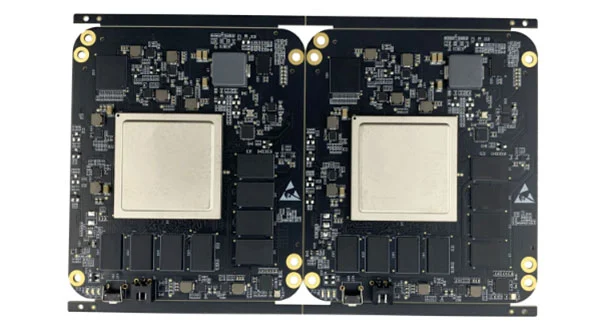

* Тип: Индустриска контрола
* Број на компоненти: 68
* Количина на компоненти: 1131
* Двострана лемење без олово за лемење +лемење на еднострано бран
* Број на лемење BGA: 13
* Минимална големина на пакетот: 0402
* Минимално растојание на игла на компонентите: 0,5ph QFN

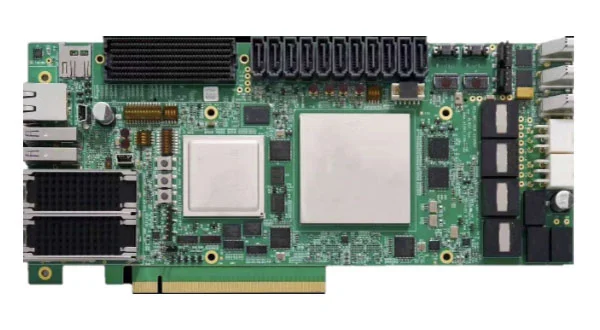

* Тип: матична плоча за индустриска контрола
* Број на компоненти: 187
* Количина на компоненти: 1920 година
* Двострана лемење без олово за лемење +лемење на еднострано бран
* Минимална големина на пакетот: 0402
* Минимално растојание на пинот на компонентите: 0,4 мм
