Фанвеј е специјализирана за испорака на ефикасни и сигурни услуги за склопување на PCB од крај до крај, прецизно прилагодени на вашите уникатни барања за забрзување на успехот на вашиот производ.
Подлогите користат FR-4 или високофреквентни материјали (како што е Rogers 4350B).
Позлата или површинската обработка на OSP е усвоена за да се обезбеди сигурност на контактот.
Клучните компоненти, како што се DC-DC модулите, подлежат на 100% тестови за стареење.

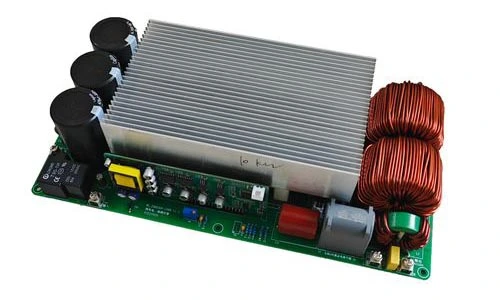

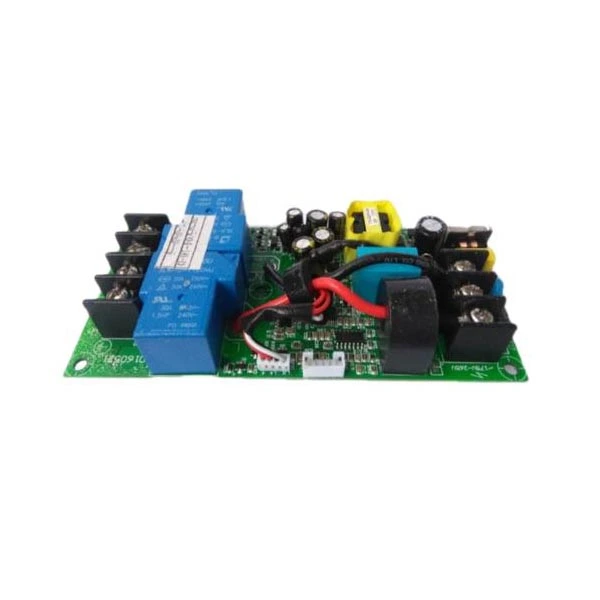

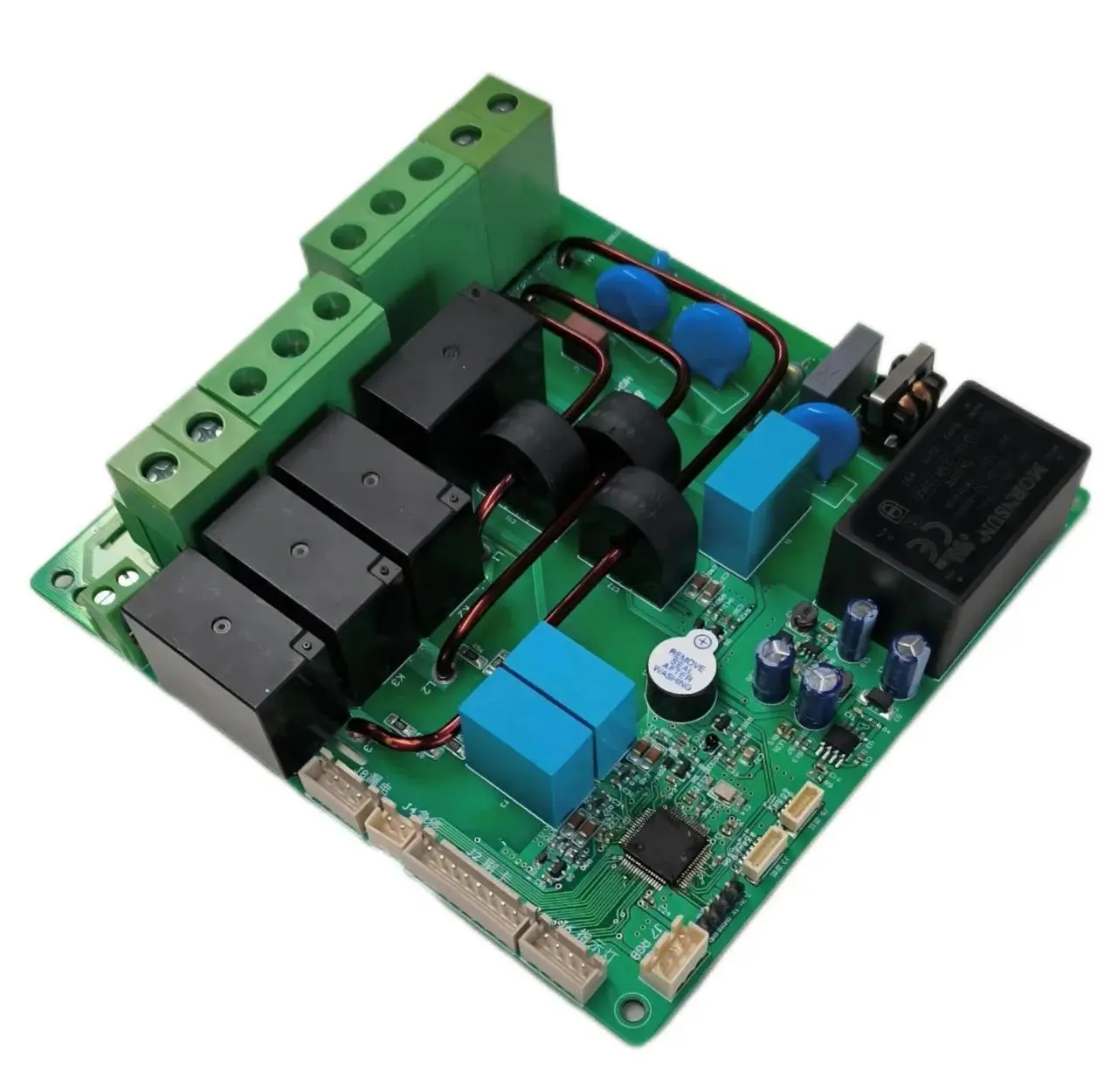

Charging Pile PCBA матичните плочи се класифицирани во два вида врз основа на режимот на полнење:
Купови за полнење со наизменична струја и купови за полнење со еднонасочна струја.
Коло на купот за полнење со наизменична струја:Оваа плочка ја претвора мрежна наизменична струја во еднонасочна струја преку вградениот полнач (OBC) на возилото. Нејзините основни функции вклучуваат:
Контрола на CP терминал:Комуницира со BMS на возилото користејќи PWM сигнали за следење на статусот на полнење (на пр., вметнување пиштол, подготовка за полнење, почеток на полнење). Работниот напон е 12V/9V/6V со фреквенција од 1kHz.
Откривање на терминал CC:Го потврдува статусот на поврзување со пиштолот за полнење преку промени на отпорот и го одредува капацитетот на излезната струја (на пр., отпорот од 1,5 kΩ одговара на струја од 8 А).
Типични параметри:Влезен 220V AC, излезна моќност 7kW/11kW, оцена за заштита IP54.
Коло на купот за полнење DC:Оваа плочка директно испушта високонапонска еднонасочна струја. Нејзините основни модули вклучуваат:
Модул за AC/DC исправка и PFC:Конвертира трифазен 380V AC во високонапонски DC (750-850V) користејќи технологија за активна корекција на факторот на моќност (PFC), со ефикасност што надминува 97%.
Модул за конверзија DC/DC:Го прилагодува напонот до потребниот опсег на батеријата (на пр., 200-920V) преку резонантната топологија на LLC и поддржува динамичка контрола на струјата (до неколку стотици ампери).
Типични параметри:Влезен 380V AC, излезна моќност 30-120kW, интегриран главен контролен чип STM32F207ZET, поддржува комуникација CAN/RS-485.
Заеднички станици за полнење:Дајте приоритет на перформансите на ЕМС (стандард EN 61000-6-2).
Станици за ултра-брзо полнење на автопат:Мора да ги исполни барањата за напон за издржување на изолацијата од 2000V.
Fanway ви обезбедува стабилно и ефикасно решение за подлогата на колото. Добредојдовте да не контактирате за повеќе информации
