Од PCB Design до масовно производство, Fanway обезбедува услуги за производство на брзо вртење на PCB како едношалтерски решенија за решавање на вашите разновидни барања за проектот и забрзување на вашиот пазар од време на пазарот.

PCB со двоен слој
  • PCB со двоен слојPCB со двоен слој
  • PCB со двоен слојPCB со двоен слој
  • PCB со двоен слојPCB со двоен слој

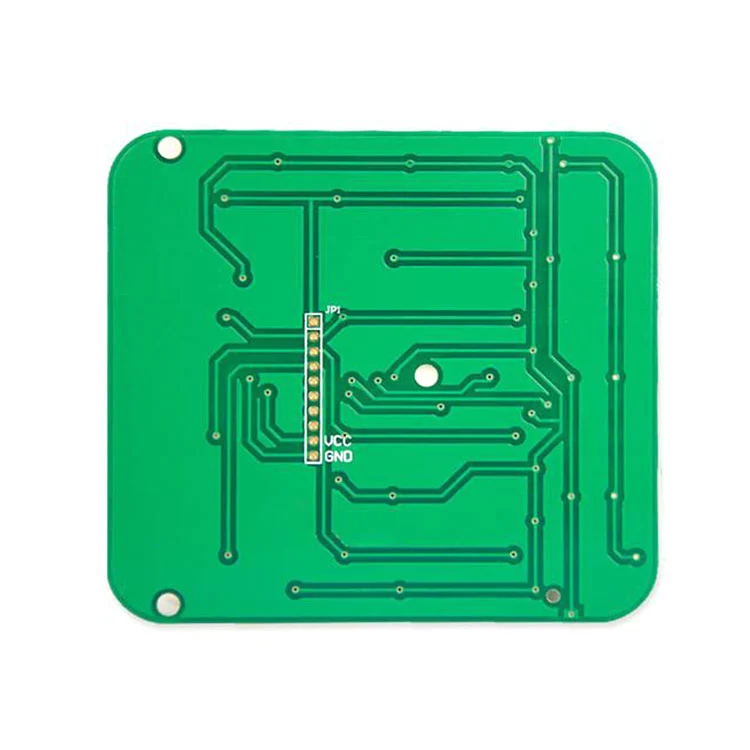

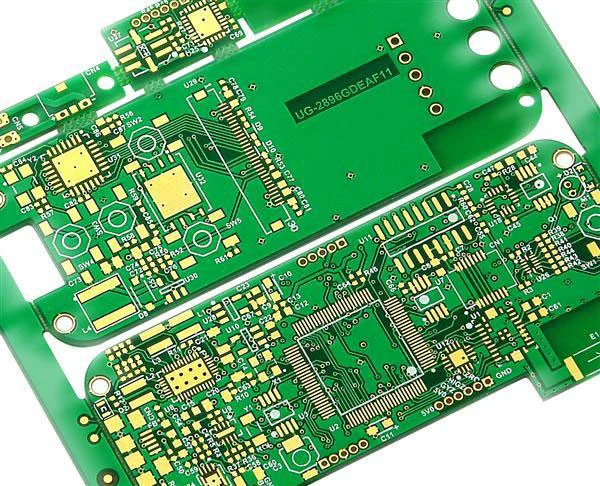

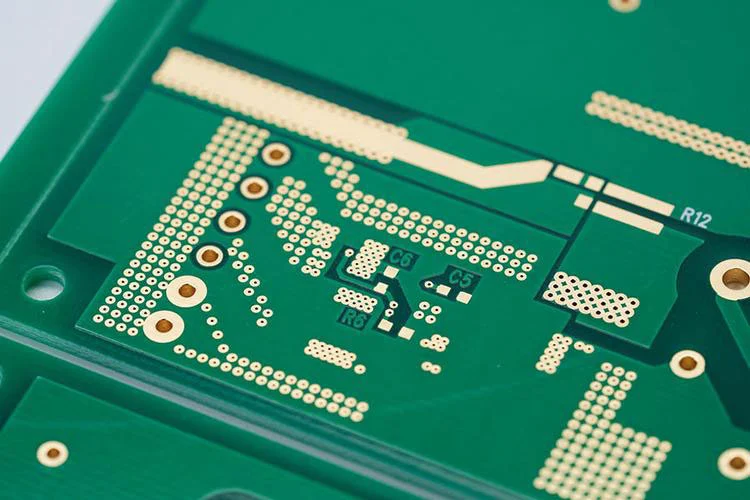

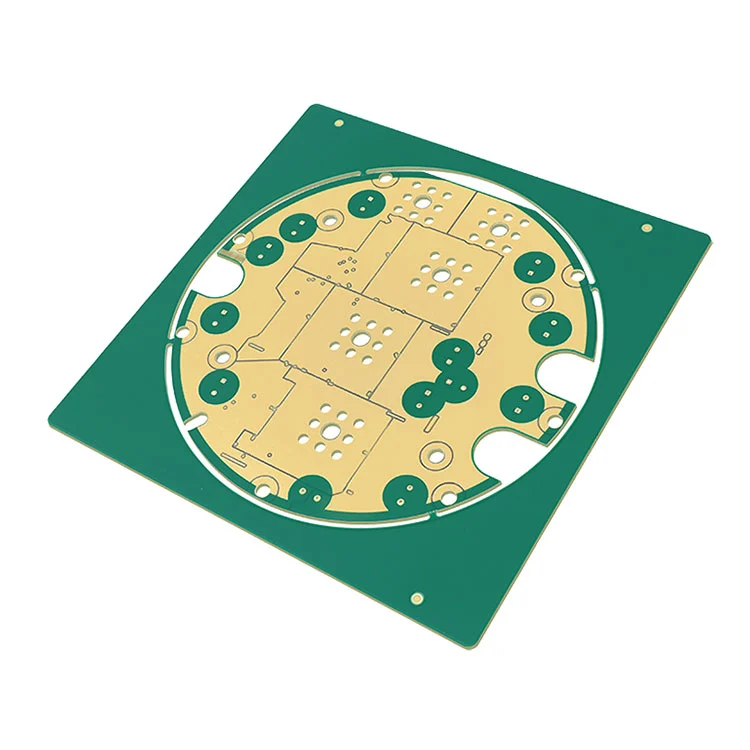

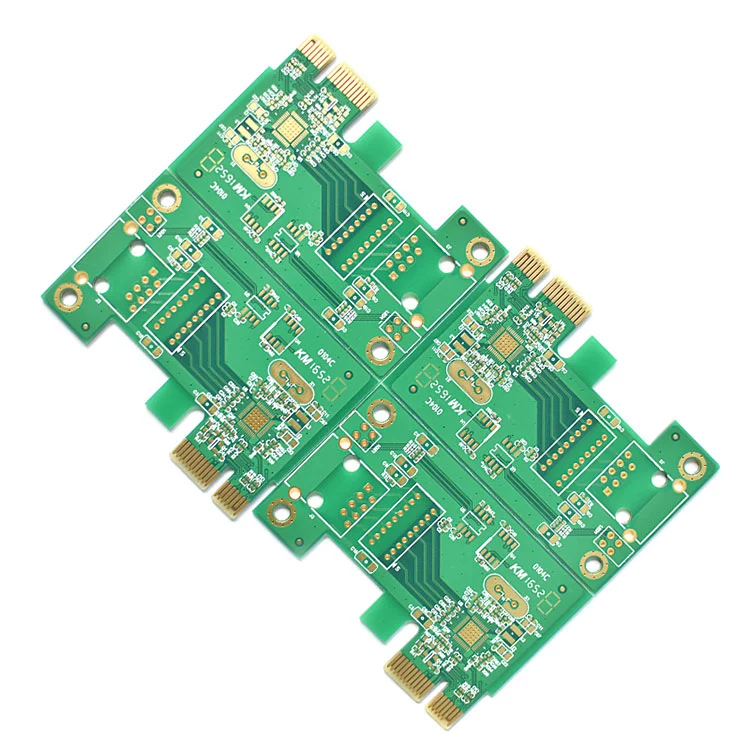

PCB со двоен слој

Вие сте добредојдени да дојдете во фабриката Фанвеј за да ги купите најновите продажни, ниски цени и висококвалитетен двоен слој PCB. Со нетрпение очекуваме да соработуваме со вас.
PCB со двоен слој (двострана PCB) интегрира два спроводливи бакарни слоја на подлогата (FR-4), меѓусебно поврзани преку позлатени дупки (PTH) или VIA. Како професионален снабдувач на PCB во Кина, Fanway нуди ниска цена и брзо вртење со двојно слој PCB.

Double Layer Pcb


Зошто PCB со двоен слој на фанвеј?

Прецизно производство

Precision Manufacturing

Поддршка за ласерско дупчење, микро вијас и HDI.

Ригорозно тестирање

Rigorous Testing

100% електрично тестирање и инспекција на AOI.

Сертифициран квалитет

Certified Quality

Во согласност со IPC-A-600 Class 2/3, UL 94V-0.

Брза испорака

Fast Delivery

Прототипите завршуваат во 24 часа, наредбите за најголемиот дел завршуваат за 5 дена.


Предностите на PCB со двоен слој во фанвеј

Вселенска ефикасност:Двострано рутирање за компактни распоред.

Намалување на ЕМИ:Оптимизација на копнениот авион.

Економска ефикасност:Најдобар избор за прототипови и производство на среден комплекс.

Механичка јачина:Засилено преку позлата се спротивставува на вибрациите.


Конфигурација на слој на PCB со двоен слој во фанвеј

Двојни бакарни слоеви:Компоненти за поддршка и траги од обете страни.

Подлога:FR-4, алуминиум за по избор.

Врски за меѓусебно слој:Преку дупка, слепи или закопани вијали.

Заштита:Маска за лемење со двојна страна и свила.

Способности за дизајн:Поддржете го SMT и преку компонентите на дупката и двете.

Рутирањето на вкрстениот слој ја намалува големината на таблата и ја подобрува јасноста на сигналот.


Процес на производство на двоен слој PCB

Подготовка на ламинат (двострана CCL).

Дупчење и преку метализација (PTH).

Фотолитографија и гравирање на бакар.

Маска за лемење со двојна страна/печатење со свила на екранот.

Завршување на површината (ениг, Hasl или потопување сребро).

Технички спецификации

Дебелина:0,8–3,0мм (стандард 1,6 мм).

Тежина на бакар:1–3 мл.

Трага/простор:0,15мм (6 мил).

Мој преку дијаметар:0,3 мм (12 мил).

Диелектрична јачина:20 kV/mm (FR-4).

Double Layer Pcb
