Во современите електронски производи, печатените табли (PCB) се неопходна основна компонента. Тоа не е само носител на разни електронски компоненти, туку го одредува и квалитетот на електричната врска и стабилноста на работењето на целата машина. Со брз развој на електронска технологија, различни типови наПЦБисто така, се појавија да ги задоволат потребите на разни сложени апликации. Оваа статија ќе ви даде детален вовед во вообичаените типови на печатени табли и нивните применливи сценарија.
Еднострани табли се најосновната структура на PCB. Проводните обрасци се дистрибуираат само од едната страна на подлогата, а другата страна се користи за инсталирање на електронски компоненти. Овој вид на покраината има едноставен процес на производство и ниска цена, и широко се користи во производи со ниска цена и ниска комплексност, како што се електронски играчки, уреди за домаќинство, LED осветлување и радија.
Карактеристики:
Ниска цена
Едноставна структура
Лесно за масовно производство
За разлика од еднострани табли, двостраниПЦБимаат спроводливи обрасци од обете страни на подлогата, а електричните врски од обете страни се постигнуваат преку вијас. Оваа структура во голема мерка ја зголемува густината на жиците и сложеноста на колото и е погодна за електронски уреди со повеќе функции и покомпактни структури.
Заеднички апликации: Индустриски контролни панели, инструменти, опрема за напојување, паметни домашни уреди, итн.

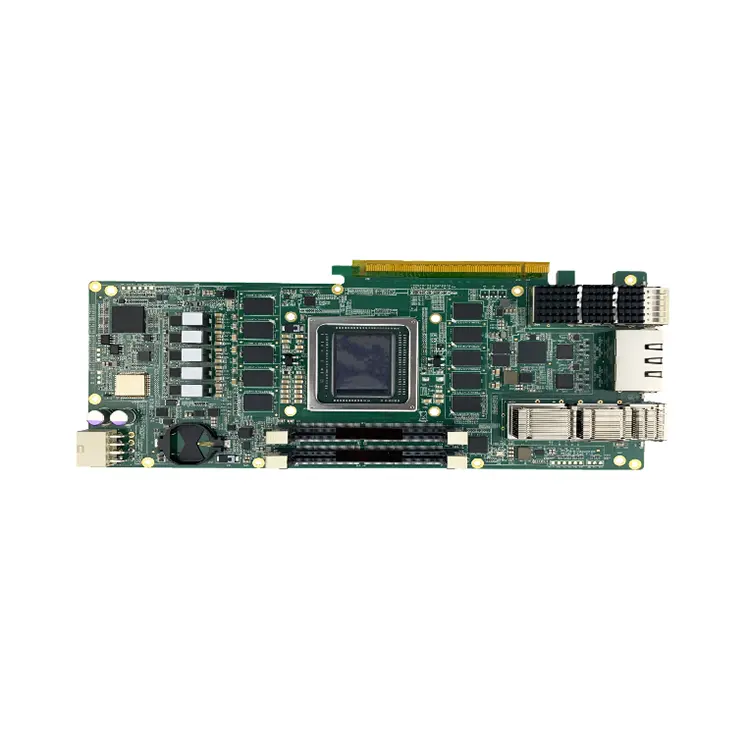

Повеќеслојниот PCB се состои од повеќе од три слоја на проводни слоеви (обично 4, 6, 8, па дури и десетици слоеви), одделени со изолациони материјали во средина и поврзани со слепи или закопани дупки. Овој вид на коло може да постигне поголема густина на жици и посилна електромагнетна компатибилност, погодна за електронски уреди со висок степен.
Широко користено во:
Комуникациска опрема
Медицинска опрема
Матични плочи со високи перформанси
Воздухопловно и воени електронски производи
Предности:
Големо искористување на просторот
Добра електрична изведба
Силна способност против мешање
Флексибилните табли на кола се изработени од флексибилни пластични подлоги (како што е полиимид или полиестерски филм), имаат добра флексибилност и можат да бидат свиткани, преклопени или искривени. FPC се користи во тенки и лесни електронски производи како што се паметни телефони, лаптопи, фотоапарати, уреди што се носат, итн.
Главни карактеристики:
Свиткан и преклопен
Лесна и мала големина
Флексибилна инсталација
Цврста флексибилна табла ги комбинира предностите на цврста PCB и флексибилна PCB и има и цврсти и флексибилни области во истата табла. Оваа структура е особено погодна за електронски уреди со ограничен простор и повеќекратно преклопување, како што се опрема за медицински мониторинг, модули на фотоапарати и системи за воена комуникација.
Предности:
Може да заштеди конектори и жици
Подобрете ја стабилноста на преносот на сигналот
Компактна структура и висока сигурност
PCB со висока фреквенција користи специјални материјали со висока фреквенција, како што е PTFE (политетрафлуороетилен), итн., Што може да го поддржи стабилниот пренос на сигнали со висока фреквенција. Овој вид PCB главно се користи во радарските системи, опрема за комуникација со радиофреквенција, 5G антени, автомобилски радари и други прилики со екстремно високи барања за интегритет на сигналот.
Карактеристики:
Ниска диелектрична константа
Стабилни перформанси со висока фреквенција
Погодно за апликации за голема брзина на комуникација
PCB базиран на метал (како што е алуминиумска подлога, бакар подлога) користи метални материјали како термички спроводлив слој, има добри перформанси на дисипација на топлина и често се користи во LED-напојување, автомобилска електроника, модули за напојување и други производи со строги барања за дисипација на топлина.
Предности:
Силна топлинска спроводливост
Висока механичка сила
Продолжете го животот на електронските компоненти
Како „централен нервен систем“ на електронски производи, видот на таблата со печатено коло директно влијае на перформансите, волуменот, цената, па дури и стабилноста на производот. Разбирањето на структурните карактеристики и сценаријата на примена на разни ПЦБ ќе им помогне на компаниите да изберат поточно и да ја подобрат конкурентноста на производите.
