Од PCB Design до масовно производство, Fanway обезбедува услуги за производство на брзо вртење на PCB како едношалтерски решенија за решавање на вашите разновидни барања за проектот и забрзување на вашиот пазар од време на пазарот.

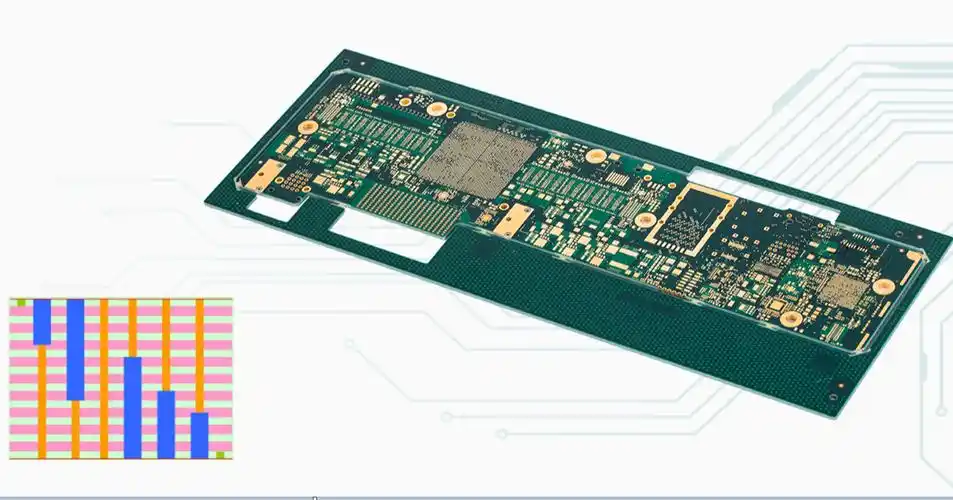

HDI PCB (интерконекција со висока густина PCB) е еден вид на табла за печатено коло што нуди значително поголема густина на жици по единица површина во споредба со традиционалните PCB. Фабриката за HDI PCB брзо стана крајно решение за дизајнирање на помали, покомпактни и издржливи електронски уреди. Клучните карактеристики вклучуваат:
Потенки ширина на трага/простори(до 3/3 мил) Овозможување на густи врски во ограничени области.
Микровиас(Обично <150μm во дијаметар) Олеснување на интерконекциите со висока густина помеѓу слоевите.
Слепи/закопани вијалиПоврзување на внатрешните слоеви без да навлезат во надворешните површини, намалувајќи ја големината на таблата до 60%, додека го подобруваат интегритетот на сигналот.
Брои со висок слој(до 20+ слоеви) за поддршка на комплексни повеќеслојни архитектури.
Како специјалист за HDI PCB, технологијата Fanway искористува 12+ години искуство во напредно производство на HDI за испорака на прилагодени решенија за индустрии кои бараат прецизност и сигурност:
Медицински:Имплантабилни уреди, дијагностичка опрема.
Автомобилство:АДАС, ЕВ системи за управување со батерии.
5G комуникации:Одбори со голема брзина на сервери, модули MMWAVE.
Електроника на потрошувачи:Смартфони со преклопување, минијатурирани сензори за IoT.
Фанвеј е посветен на тоа да биде ваш доверлив провајдер на HDI PCB и снабдувач во Кина, комбинирајќи ги процесите овластени ISO 9001 со стандардите IPC-6012 Class 3 за да обезбедите перформанси-критични за мисијата.
Имаме строг систем за контрола на квалитетот во производството, имаме разни тестирања на такво AOI, Х-зраци, електрично тестирање и така натаму за да ги провериме PCB и компонентите кои обезбедуваат производ со висок квалитет.
Имаме стабилен синџир на снабдување што ни овозможува да добиеме суровини по пониски трошоци. Системот за следење преку Интернет и производството на се-во-едно може да ни помогне да ги намалиме трошоците.
Системот за следење преку Интернет ни овозможува да го следиме статусот на нарачката и да го контролираме распоредот за производство и да испорачаме HDI PCB на време.
Нашиот посветен тим ви помага од концепт до производство.
| Технолошка класа | Структура | Сложеност | Апликации |
| HDI класа 1 | 1+n+1 | Ниско | Основна потрошувачка електроника, едноставни уреди |
| HDI класа 2 | 2+n+2 | Среден | Напредна потрошувачка електроника, автомобилска количина |
| HDI класа 3 | 3+n+3 | Високо | Уреди со високи перформанси, системи 5G, АИ |
| HDI класа 4 | 4+n+4 | Екстремно висок | Врвни апликации, полупроводник |
| Броење на слоеви | 1-108L |
| Заврши дебелина на таблата | 0,2мм-10.0мм |
| Максимална големина на панелот | 610мм *1200мм |
| Завршете ја дебелината на бакарот | 0,5oz-12oz |
| Мин ширина на линијата | 2,5 мил/2,5 мил |
| Мин. Големина на дупката за завршување | 0,1мм |
| Сооднос на максимален аспект | 25: 1 |
| Толеранција на контрола на импеданса | +/- 10% |
| Површински завршувања | Hasl (LF), enlg, lmmersion tin, lmmersion сребрен, златен прст, целосна табла со тврдо злато позлата, OSP, ENEPLG |
| Материјали: | FR-4 TG150/TG170, ROGERS, ARLON, TACONIC, TUC TU-872 SLK, TU-883, Panasonic M6/M7, Bergguist итн. |

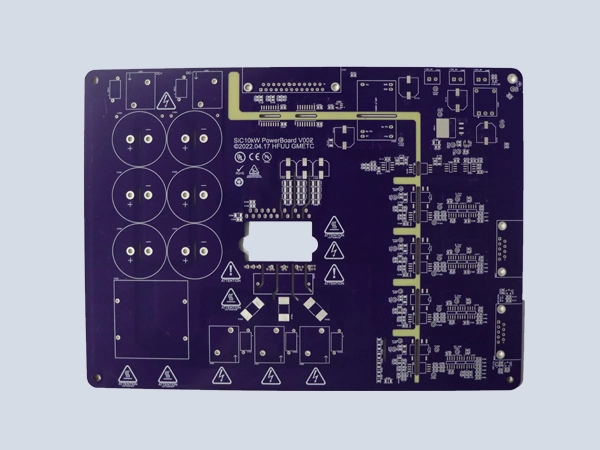

6L LED фотоелектричен PCB со 1-чекор HDI

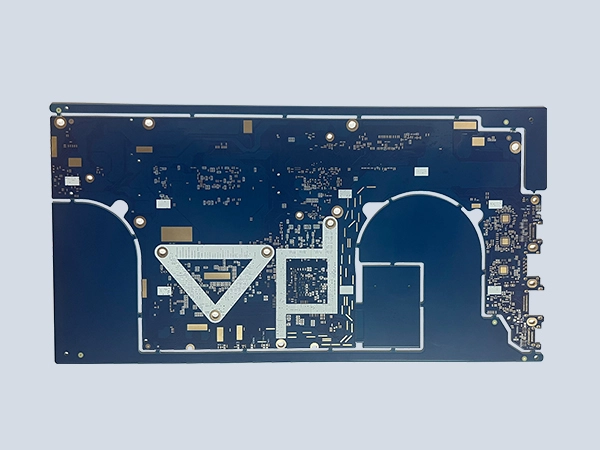

8L лаптоп матична плоча со 2 чекори HDI

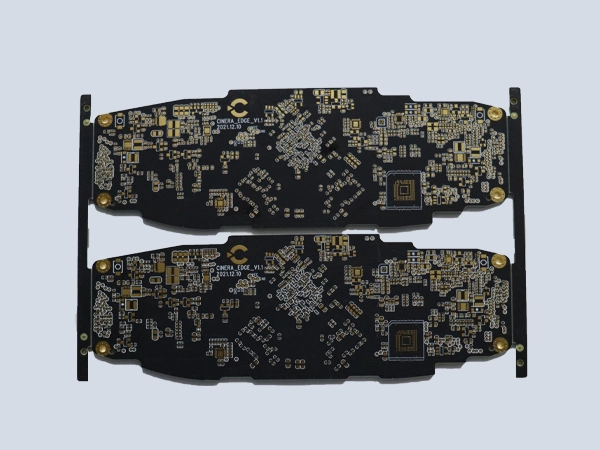

14L Роџерс хибриден PCB со 1-чекор HDI

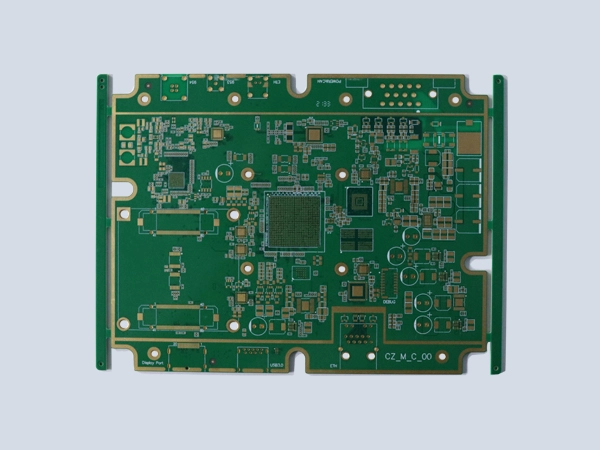

Повеќеслојни HDI слепи преку PCB
