АнSMT матрицае една од најкритичните, но честопати потценети компоненти во модерното производство на електроника. Директно ја одредува точноста на таложење на пастата за лемење, усогласувањето на компонентите и целокупниот принос на склопот на ПХБ. Овој сеопфатен водич истражува што е SMT матрицата, како функционира, различните видови и материјали достапни и зошто игра одлучувачка улога во постигнувањето на производство на технологија за површинско монтирање (SMT) со висока доверливост.

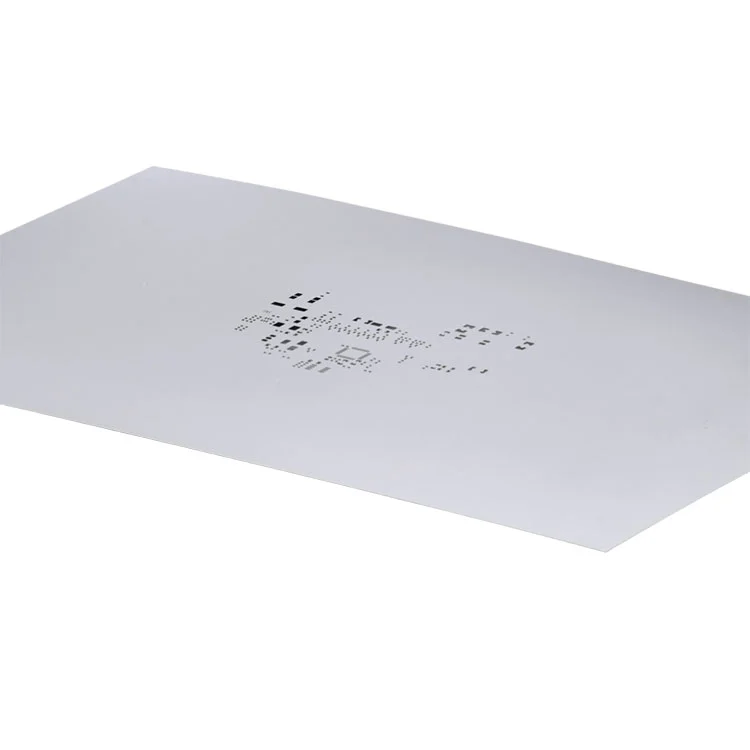

Матрицата SMT е прецизно изработен метален лим што се користи во фазата на печатење на паста за лемење при склопување технологија за површинско монтирање. Содржи отвори со ласерски исечени отвори кои точно одговараат на перничињата за лемење на плочата за печатено коло (PCB). За време на производството, пастата за лемење се нанесува низ површината на матрицата, овозможувајќи контролирани волумени на паста да минуваат низ секоја бленда и да се таложат на влошките за ПХБ.
Точноста на овој процес директно влијае на интегритетот на спојката за лемење, точноста на поставувањето на компонентите и долгорочната сигурност на производот. За производителите како што сеShenzhen Fanway Technology Co., Ltd, SMT матриците не се потрошен материјал, туку прецизни алатки кои ја дефинираат стабилноста на процесот.
Процесот на печатење на паста за лемење е одговорен за повеќе од 60% од дефектите на SMT кога не се правилно контролирани. Оптимизираната SMT матрица обезбедува:
Без добро дизајнирана SMT матрица, дури и најнапредните машини за собирање и ставање не можат да компензираат за неточностите на печатењето.
SMT матриците се класифицирани врз основа на структурата, методот на монтирање и сценариото за примена. Најчестите категории вклучуваат:
Изборот на материјал директно влијае на животниот век на матрицата, конзистентноста на печатењето и ефикасноста на чистењето. Најмногу користен материјал е нерѓосувачкиот челик поради неговата издржливост и мазност на површината.
| Материјал | Предности | Типичен случај за употреба |
|---|---|---|
| Нерѓосувачки челик | Висока издржливост, мазни ѕидови со отвор | Масовно производство |
| Никел | Одлични перформанси за ослободување | Компоненти со фин чекор |
| Месинг | Пониска цена | Краткорочна употреба |
Дизајнот на матрицата е рамнотежа помеѓу контролата на јачината на лемењето и ефикасноста на ослободување на пастата. Главните фактори за дизајн вклучуваат:
Напредните производители какоShenzhen Fanway Technology Co., Ltdследете ги упатствата на IPC за да обезбедите оптимална ефикасност на пренос на паста и долгорочна повторливост на процесот.
| Тип на матрица | Прецизност | Цена | Препорачана јачина на звук |
|---|---|---|---|
| Врамени | Многу високо | Средно | Производство со голем обем |
| Без рамка | Високо | Ниско | Производство со среден обем |
| Прототип | Средно | Многу ниско | Тестирање со низок волумен |
СМТ матриците се широко користени во индустриите, вклучувајќи ја потрошувачката електроника, автомобилската електроника, медицинските уреди, индустриските контролни системи и телекомуникациите. Секоја апликација која бара прецизно таложење на паста за лемење се потпира на правилно изработена матрица SMT.
Од гледна точка на EEAT, SMT матриците покажуваат:
За што се користи матрицата SMT?
Матрицата SMT се користи за прецизно нанесување на паста за лемење на ПХБ влошки пред поставување на компонентите, обезбедувајќи сигурни споеви за лемење.
Зошто дебелината на матрицата SMT е важна?
Дебелината на матрицата го контролира волуменот на лемењето; неправилната дебелина може да предизвика недоволно лемење или дефекти на премостување.
Кој тип SMT матрица е најдобар за масовно производство?
Врамените SMT матрици се најдобри за масовно производство поради нивната стабилност и повторливост.
Колку често треба да се замени SMT матрицата?
Замената зависи од употребата, фреквенцијата на чистење и квалитетот на материјалот, но висококвалитетните матрици можат да траат десетици илјади циклуси.
Кои стандарди го водат дизајнот на SMT матрицата?
IPC-7525 и IPC-A-610 се широко признати стандарди кои го водат дизајнот на матрицата и примената на паста за лемење.
