Зошто професионалното склопување на ПЦБ е клучно за успех во производството на електроника?

Врвни наслови на вести: Трендирање во склопот на ПЦБ

Останувајќи информирани за најновите трендови воСобрание на PCBМоже да им помогне на производителите да се прилагодат и иновираат. Еве некои од најбараните - за наслови на вести што ги рефлектираат тековните барања во индустријата:

Овие наслови го потенцираат фокусот на индустријата на прецизност, ефикасност, одржливост и прилагодливост на новите технологии, покажувајќи дека професионалното склопување на ПЦБ е многу повеќе отколку само да се соберат компонентите.

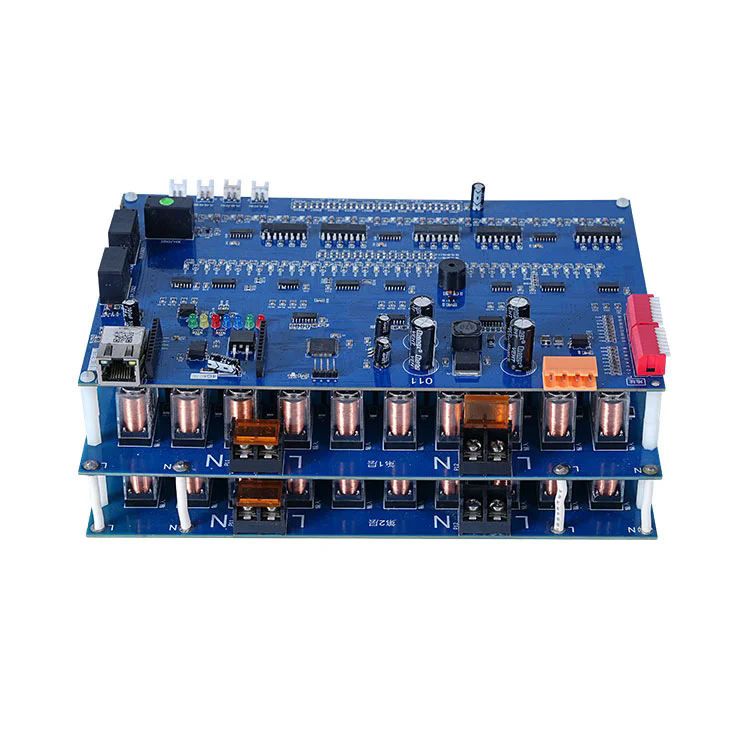

Што е склопување на PCB?

Собранието на PCB, честопати скратено како PCBA, е процес на монтирање на електронски компоненти на плочата за печатено коло за да се создаде функционален електронски уред. Самиот PCB е рамна табла изработена од не -спроводлив материјал, како што е фиберглас, со спроводливи патеки (траги) гравирани на нејзината површина. Овие траги ги поврзуваат различните компоненти, дозволувајќи им на електричната струја да тече и да му овозможат на уредот да ги извршува своите наменети функции.

Процесот на склопување на PCB го следи производството на голиот PCB (познат како PCB измислица) и вклучува неколку клучни чекори. Овие вклучуваат апликација за паста за лемење, поставување на компонентите, лемење (или преку лемење на бран или лемење на рефлукција), инспекција и тестирање. Секој чекор бара прецизност и внимание на деталите за да се обезбеди дека компонентите се правилно поставени, безбедно прикачени и функционираат како што е предвидено.

Професионалните услуги за склопување на PCB ја користат напредната опрема, како што се автоматизирани машини за избор - и - место, печатачи за залење на лемење и системи за автоматска оптичка инспекција (AOI), за да се постигне високи нивоа на точност и конзистентност. Ова е особено важно бидејќи електронските уреди стануваат сè покомплексни, со помали компоненти и поголема густина на компонентите.

Зошто е важно професионалното собрание на ПЦБ

Обезбедување прецизност и точност
Современите електронски уреди честопати имаат мали компоненти, како што се делови за технологија на површинска технологија (SMT) со големини измерени во милиметри или дури и микрометри. Рачното склопување на овие компоненти не само што се троши, туку и склоно кон грешки, како што е неточно поставување или оштетување на компонентите. Професионалниот склоп на PCB користи автоматизирана опрема што може да постави компоненти со висок степен на прецизност, осигурувајќи дека секој дел е позициониран точно таму каде што треба. Оваа прецизност е клучна за одржување на интегритетот на електричните врски и да се обезбеди правилно функциите на уредот.
Средба на стандарди за квалитет и сигурност
Електронските уреди се користат во широк спектар на апликации, од потрошувачка електроника до медицинска опрема и воздушни системи. Во многу од овие апликации, сигурноста е најголема. Лошо собраната ПЦБ може да доведе до неуспеси на уредот, што може да има сериозни последици, како што се финансиски загуби, оштетување на угледот или дури и безбедносни ризици. Професионалните даватели на склопување на PCB се придржуваат кон строгите стандарди за контрола на квалитетот, како што се ISO 9001, IPC - A - 610 (стандард за индустрија за прифатливост на собранието на PCB) и ISO 13485 (за производство на медицински уреди). Овие стандарди обезбедуваат дека процесот на склопување е конзистентен, а крајниот производ ги исполнува ригорозните барања за квалитет и сигурност.
Оптимизирање на трошоците и ефикасноста
Додека некои производители може да размислат во собранието на PCB во куќата за да заштедат трошоци, професионалните услуги честопати нудат подобра цена - ефективност на долг рок. Професионалните склопови имаат експертиза, опрема и економии во обем за да го насочат процесот на склопување, намалување на отпадот и минимизирање на ризикот од грешки што можат да доведат до скапа преработка. Покрај тоа, тие можат да изворат компоненти по конкурентни цени, благодарение на воспоставените односи со добавувачите. Ова им овозможува на производителите да се фокусираат на нивните основни компетенции, како што се дизајнирање на производи и маркетинг, додека ја оставаат сложената и специјализирана задача на собранието на ПЦБ на експертите.
Прилагодување на технолошкиот напредок

Индустријата за електроника постојано се развива, при што редовно се појавуваат нови технологии и типови компоненти. Професионалните даватели на собрание на ПЦБ инвестираат во истражување и развој за да останат нагоре - до - датум со овие достигнувања. Тие имаат знаење и опрема за да се справат со нови технологии, како што се 3Д пакување на IC, флексибилни PCB и компоненти со висока фреквенција, за кои се потребни специјализирани техники на склопување. Со партнерство со професионален асемблер, производителите можат да обезбедат дека нивните производи се изградени со употреба на најновите методи на склопување, одржувајќи ги конкурентни на пазарот.

Како работи професионалното собрание на ПЦБ

Апликација за лемење за лемење

Првиот чекор во склопот на PCB е примена на залемената паста на PCB. Залепете ја пастата е мешавина од мали честички на лемење и флукс, што помага да се исчистат металните површини и да се промовира лемење. Пастата се применува со употреба на матрица што одговара на дизајнот на PCB, осигурувајќи дека се депонира само на влошките каде ќе бидат поставени компоненти. Автоматизираните печатачи за паста за лемење користат прецизен притисок и брзина за да обезбедат рамномерна примена на пастата, што е клучно за обезбедување на добри споеви за лемење.
Поставување на компонентите
Откако ќе се примени пастата за лемење, компонентите се ставаат на PCB. Ова обично се прави со употреба на автоматски машини за избор - и - место, кои можат да управуваат со широк спектар на големини и типови на компоненти, од големи преку компоненти на дупки до мали делови од SMT. Машините користат системи за визија за да ги идентификуваат компонентите и да обезбедат дека се поставени во правилна позиција со голема точност. За производство на висок волумен, повеќе машини можат да се користат во линија за да се зголеми протокот.
Лемење
Откако ќе се постават компонентите, PCB се залепи за да ги обезбеди компонентите. Постојат два главни типа на лемење што се користат во склопот на PCB: рефлукција на лемење и лемење на бранови. Рефлоумот за лемење најчесто се користи за компонентите на SMT. PCB се пренесува низ рерна, каде што температурата постепено се зголемува за да се стопи пастата за лемење, што потоа се зацврстува додека се лади PCB, формирајќи силни споеви за лемење. Лемењето на бранови обично се користи за компоненти преку - дупки. PCB се пренесува преку бран стопено лемење, кој ги исполнува дупките и формуларите за лемење на споеви на долната страна на таблата.
Инспекција и тестирање

По лемењето, ПЦБ е прегледана за да се осигури дека компонентите се правилно поставени и споевите на лемењето се со висок квалитет. Системите за автоматска оптичка инспекција (AOI) користат камери и софтвер за обработка на слики за да откриете дефекти, како што се компоненти што недостасуваат, неточно поставување и мостови за лемење. За покомплексни PCB, X - Ray инспекција може да се искористи за проверка на споеви на лемење под компоненти кои не се видливи за голо око, како што се низи на топката за мрежи (BGA).

Тестирањето е исто така критичен дел од процесот. Функционалното тестирање вклучува напојување на PCB за да се обезбеди дека ги извршува своите наменети функции. Во - тестирање на кола (ИКТ) ги проверува електричните карактеристики на индивидуалните компоненти и врски, помагајќи да се идентификуваат грешки како што се кратки кола или отворени кола.

Нашите спецификации за склопување на PCB

Ние нудиме сеопфатен спектар на услуги за склопување на ПЦБ за да ги задоволиме различните потреби на нашите клиенти. Еве ги клучните спецификации на нашите професионални решенија за склопување на PCB:

Параметар	Стандардно склопување SMT	Собрание на мешана технологија (SMT + преку - дупка)	Високо - прецизно склопување
Опсег на големина на компонентата	01005 (0,4мм х 0,2мм) до 50мм x 50мм	01005 до големи преку - компоненти на дупката (во должина до 100мм)	008004 (0,2мм x 0,1мм) до 30мм x 30мм
Опсег на големина на PCB	50мм x 50мм до 500мм x 500мм	50мм x 50мм до 600мм x 600мм	30мм x 30мм до 400мм x 400мм
Максимална густина на компонентата	2000 компоненти на метар квадратен	1500 компоненти на метар квадратен	3000 компоненти на метар квадратен
Технологија за лемење	Рефлови за лемење (8 - зона рерна)	Рефлоулирање на лемење + лемење на бранови	Напредно лемење со рефлексија со азотна атмосфера
Методи за инспекција	AOI, рачна визуелна инспекција	AOI, X - Ray инспекција (за BGA), рачна инспекција	AOI, 3D AOI, X - Ray инспекција, автоматска инспекција за конформална обвивка
Време на пресврт	Стандард: 5 - 7 дена; Експрес: 2 - 3 дена	Стандард: 7 - 10 дена; Експрес: 3 - 5 дена	Стандард: 10 - 14 дена; Експрес: 5 - 7 дена
Сертификати	ISO 9001, IPC - A - 610 Class 2	ISO 9001, IPC - A - 610 Class 2 и 3, ISO 13485 (по избор)	ISO 9001, IPC - A - 610 Class 3, AS9100 (за воздушна вселена)
Максимален волумен на производство	100.000+ единици месечно	50.000+ единици месечно	30.000+ единици месечно

Сите наши процеси на склопување PCB подлежат на ригорозна контрола на квалитетот и ние користиме само материјали и компоненти со висок квалитет за да обезбедиме сигурност и перформанси на финалниот производ. Ние исто така нудиме сопствени решенија за склопување за да ги исполниме специфичните барања за клиенти.

Најчесто поставувани прашања: Заеднички прашања во врска со склопот на ПЦБ

П: Која е разликата помеѓу измислицата на PCB и склопот на PCB?
О: Измислување на ПЦБ е процес на производство на голи печатено коло, што вклучува создавање на подлогата, гравирање на проводни траги, дупки за дупчење и примена на површински завршувања. Собранието на PCB, од друга страна, е процес на монтирање на електронски компоненти на фабрикуваниот PCB за да се создаде функционално коло. Накратко, измислицата ја произведува таблата „празно“, додека склопот ги додава компонентите за да може да работи.
П: Како да го изберам вистинскиот давател на услуги за склопување PCB?

О: При изборот на давател на услуги за склопување PCB, разгледајте ги следниве фактори: нивното искуство и експертиза за ракување со вашиот специфичен вид PCB и компоненти; нивните процеси и сертификати за контрола на квалитетот (како што е IPC - A - 610); нивниот производствен капацитет и време на пресврт за да ги исполнат вашите рокови; нивната способност да изворат компоненти по конкурентни цени и да обезбедат нивниот квалитет; и нивната поддршка и комуникација на клиентите, вклучително и давање редовни ажурирања за процесот на склопување. Исто така е добра идеја да побарате примероци од нивната работа за да го оценат квалитетот од прва рака.

Професионалниот склоп на ПЦБ е камен -темелник на успешното производство на електроника, осигурувајќи дека вашите производи се сигурни, ефикасни и конкурентни на пазарот. НаShenzhen Fanway Technology Co., Ltd.Ние сме специјализирани за обезбедување на високо -квалитетни услуги за склопување на PCB прилагодени за да ги задоволат уникатните потреби на нашите клиенти. Со државата - на - уметничката опрема, тим на искусни професионалци и посветеност на квалитетот, ние сме посветени на давање исклучителни резултати.

Контактирајте неДенес да дознаете повеќе за нашите услуги за склопување PCB и како можеме да помогнеме да ги донесеме вашите електронски производи во живот.
