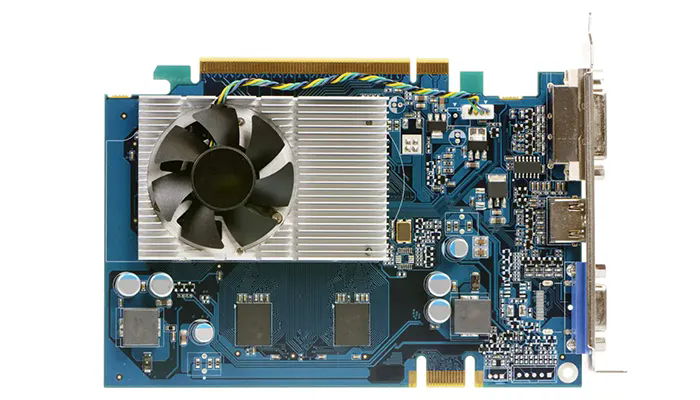

Кога станува збор за склопување на PCB, многу производители и инженери често прашуваат: „Како можам да обезбедам висококвалитетенСобрание на PCBЗа мојот проект? "Одговорот лежи во разбирањето на сложениот процес, материјалите и вклучената технологија.
Еден од клучните фактори во висококвалитетниот склоп на PCB е избор на материјали. Подлоги со висок степен, како што се FR-4 или полиимид, обезбедуваат термичка стабилност и електрична изолација. Изборот на лемење-без грешен или воден-исто така игра клучна улога во усогласеноста и перформансите. Покрај тоа, површинските завршувања како Hasl, Enig или OSP ги штитат трагите од бакар од оксидација и ја подобруваат лемењето.
Друг суштински аспект е методот на склопување. Технологијата на површинска монтажа (SMT) е широко користена за својата прецизност и ефикасност при поставување мали компоненти, додека технологијата преку дупки (THT) е најпосакувана за поголеми, потрајни компоненти. Напредните производители исто така користат склопување со мешана технологија за да ги комбинираат придобивките од двата метода. Автоматизирана оптичка инспекција (AOI) и Х-зраци инспекција дополнително гарантираат дека секој одбор ги исполнува строгите стандарди за квалитет.
За подобро да се разберат техничките спецификации на висококвалитетното склопување на PCB, еве го дефектот на клучните параметри:
| Параметар | Опис |
|---|---|
| Броење на слоеви | Едностријан, двостран или повеќеслоен (4L, 6L, 8L, итн.) |
| Материјал | FR-4, Роџерс, полиимид, метално јадро |
| Тежина на бакар | 1oz, 2oz (влијае на тековниот капацитет на носење) |
| Површинска завршница | Hasl, Enig, OSP, Silver Silver |
| Маска за лемење | Зелена, црвена, сина, црна, бела (за изолација и естетика) |
| Минимална ширина на трага | 3mil, 4mil (одредува интегритет на сигналот и производство) |
| Густина на компонентата | Интерконекција со висока густина (HDI) за компактни дизајни |
П: Кои се најчестите дефекти во склопот на ПЦБ и како можат да се спречат?
О: Вообичаени дефекти вклучуваат мостови за лемење (вишок лемење што предизвикува кратки кола), надгробување (едниот крај на кревање на компонентата како резултат на нерамномерно загревање) и ладни зглобови (слаба лепење на лемење). Овие можат да се спречат со оптимизирање на профилите на рефлексија, обезбедување на правилен дизајн на матрици и користење на висококвалитетна паста за лемење. Автоматизираните системи за инспекција исто така помагаат во откривање на дефекти рано во процесот.
П: Како се разликува склопот на PCB за прототип наспроти масовно производство?
О: Собранието на прототипот се фокусира на флексибилноста и брз пресврт, честопати вклучува рачни прилагодувања и помали серии. Меѓутоа, масовното производство бара целосно автоматизирани процеси, ригорозно тестирање и строга контрола на квалитетот за да се одржи конзистентноста низ илјадници единици. Проверките на дизајнот за производство (DFM) се клучни пред да се зголеми.
Како доверливо име во индустријата,ФанвејСпецијализира за собрание на PCB со голема прецизност, угостителство и за прототипирање и за големи потреби за производство. Нашите најсовремени објекти и строги протоколи за квалитет обезбедуваат сигурни перформанси за индустриите кои се движат од потрошувачка електроника до воздушна вселена.
За повеќе детали за тоа како можеме да го поддржиме вашиот следен проект,контактирајте не Да разговарате за вашите барања и да добиете прилагодено решение.
