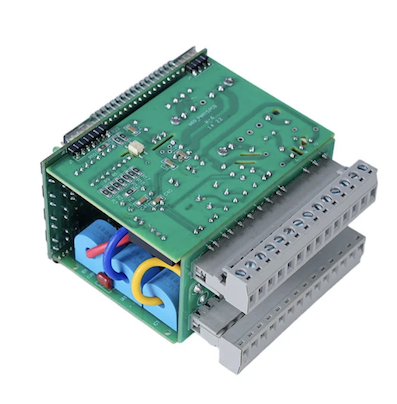

Склопување на плочка на коло со PCB со висока густина со пакет BGA

Склопот на плочка со кола со висока густина со PCB со услуга BGA пакет од Fanway е погоден за процесори со вештачка интелигенција, телекомуникациска опрема, медицински уреди и индустриски контроли. BGA пакетите се изградени со силиконски матрици за обработка, слој за меѓусебно поврзување што ја поврзува матрицата со подлогата и низа со топчиња за лемење на долната страна што се прикачува на ПХБ. Овој дизајн обезбедува висока густина на поврзување, кратки патеки на сигналот за подобри електрични перформанси, ефикасен пренос на топлина на плочата и функција за самопорамнување за време на лемењето што ги коригира малите поместувања на поставувањето. Нашата услуга управува со целосниот работен тек од поддршката за распоредот на ПХБ преку склопување и финална проверка.

Како функционира BGA?

BGA пакетите се поврзуваат со ПХБ преку низата со топчиња за лемење на долната страна на компонентата. За време на процесот на преточување, сите топчиња за лемење се загреваат истовремено до точката на топење. Површинскиот напон на стопениот лемење ја повлекува компонентата во прецизно усогласување со влошките на ПХБ, формирајќи електрични, механички и термички врски истовремено. Овој ефект на самопорамнување ги компензира малите грешки при поставувањето и е причината поради која склоповите на BGA можат да постигнат високи приноси и покрај малите димензии на теренот.

Кои се предностите на BGA пакувањето?

BGA пакувањето е мејнстрим избор за чипови од висока класа поради следните предности.

Висока густина

Поддржува стотици или илјадници врски во компактен отпечаток, овозможувајќи сложени дизајни.

Супериорни електрични перформанси

Доаѓа од кратки патеки за интерконекција кои ја намалуваат индуктивноста и отпорот, ефикасно минимизирајќи го изобличувањето на сигналот со висока фреквенција за RF и апликации со голема брзина.

Подобро термичко управување

Тоа се случува затоа што топчињата за лемење ја спроведуваат топлината на ПХБ поефикасно од традиционалните кабли.

Ефект на самопорамнување

Склопувањето на површинско монтирање на плочките на BGA на ПХБ значи дека за време на повторното течење, површинскиот напон на стопениот лемење автоматски ги коригира малите отстапувања при поставувањето, подобрувајќи го приносот на склопот.

Процес на склопување на BGA

Склопување на плочка со кола со висока густина на PCB со BGA пакет е најпребирливиот сегмент од склопувањето SMT. Секој чекор бара прецизна контрола за да се постигнат сигурни споеви.

1. Дизајн на подлога за PCB

Постојат две опции. NSMD влошките немаат маска за лемење преку рабовите на подлогата, обезбедувајќи конзистентни димензии и поцврсти механички споеви. SMD влошките имаат маска за лемење што ги покрива рабовите на подлогата, го концентрира термичкиот стрес и резултира со помала ефективна површина за лемење. За дигитални кола со голема брзина, се претпочита NSMD. Кога висината на BGA ќе се намали на 0,5 mm или подолу, преку влошка станува неопходна затоа што традиционалниот вентилатор на кучешка коска не може да се вклопи. Преку полнење и позлата, плошноста се критични. Нерамните површини создаваат празнини при повторното течење.

2. Дизајн на матрици

Дизајнот на матрицата го одредува волуменот на пастата за лемење. За склопови на BGA со тенок тон, потребни се матрици со ласерски исечени и електрополирани матрици со компензација на големината на отворот. За 0,4mm теренот BGA, дебелината на матрицата е обично 0,1mm. Големината и обликот на отворот се прилагодени за да се постигне правилен волумен на паста за секоја големина на топката BGA.

3. Поставување

BGA компонентите се поставуваат со помош на автоматизирана опрема за избор и место со усогласување на видот. Точноста на поставување од +/- 0,03 mm обезбедува усогласување на секоја топка за лемење со соодветната подлога.

4. Reflow лемење

Профилот на преточување е најкритичниот параметар во склопот на BGA. Профилот се состои од четири фази. Загревањето користи стапка на рампа од 1 до 3°C во секунда, намалувајќи ја температурната разлика помеѓу BGA и PCB за да се спречи искривување. Потопете се на 150 до 200°C 60 до 90 секунди, активирајќи го флуксот и отстранувајќи ги оксидите. Повторното течење достигнува максимална температура од 235 до 245°C за SAC305 без олово, со време над течноста од 60 до 90 секунди. Ладењето користи брзина на ладење од 2 до 4°C во секунда, рафинирање на структурата на зрната за подобрен век на замор. Температурите под минималните предизвикуваат ладни зглобови. Температурите над максималната ја оштетуваат внатрешната структура на BGA компонентата.

Технички способности на Fanway

Склопот на плочка со кола со висока густина на PCB со услугата BGA пакет од Fanway ги вклучува следните технички способности.

Опсег на големина на BGA: Склопување на BGA компоненти од 1x1mm до 50x50mm, покривајќи микро BGA за преносни уреди и FCBGA со големи куќишта за процесори со високи перформанси.

Големина на теренот: Минимален чекор од 0,4 mm со точност на поставување +/- 0,03 mm. Терените под 0,4 мм се оценуваат од случај до случај.

Број на слоеви на табла: Поддршка за склопување за табли од 1 до 108 слоеви, покривајќи едноставни двострани табли преку сложени задни рамнини со висок број на слоеви.

Дебелина на табла: Поддржува дебелина на плочата од 0,2 mm до 10,0 mm, покривајќи ги флексибилните кола преку крутите задни рамнини.

Поддршка за пасивни компоненти: Склопува пасивни компоненти до 01005 и 0201 заедно со BGA пакетите на истата плоча.

Топки за лемење: Поддржува и оловни и безоловни легури за лемење.

Сертификати: ISO9001, ISO14001, ISO13485, RoHS, IPC.

Апликации

Склопувањето на BGA PCB е од суштинско значење за апликации кои бараат висока I/O густина, интегритет на сигналот и термички перформанси. Склопот на плочка со кола со висока густина на PCB со BGA пакет им служи на овие клучни сектори.

ВИ и компјутери со високи перформанси: Графичките процесори, акцелераторите со вештачка интелигенција и серверските процесори користат големи FCBGA пакети со илјадници конекции.

Телекомуникации: Чиповите на 5G основната лента, мрежните процесори и преклопните ASIC бараат прецизен BGA за пренос на податоци со голема брзина.

Медицински помагала: Опремата за дијагностичка слика, мониторите на пациентите и преносливите медицински инструменти користат BGA за компактна, сигурна електроника.

Индустриска контрола: Саладин, моторни погони и контролори за автоматизација користат BGA за функции за обработка и комуникација.

Потрошувачка електроника: Паметните телефони, таблетите и уредите за носење користат микро BGA за дизајни со ограничен простор.

Зошто да работите со Fanway за склопување на вашиот BGA PCB?

Опрема за прецизно поставување

Точноста на поставување од +/- 0,03 мм поддржува BGA со фин чекор до 0,4 мм.

Контролирано профилирање на повторно проток

Повеќезонските печки за преточување овозможуваат прецизни термички профили за различни типови на пакети BGA и легури за лемење.

Инспекција на Х-зраци

Системите за рендген 2D и 3D го потврдуваат квалитетот на зглобовите за секој BGA на секоја табла.

BGA Rework и Reballing

Наменските станици за преработка со контролирани термички профили вршат отстранување на BGA, чистење на подлогата, повторно топење и замена според стандардите IPC-7711/7721.

Поддршка за дизајн

Консултации за распоред на ПХБ за оптимизација на рутирање BGA, вклучувајќи препораки за дизајн на подлоги и стратегии преку-во-рампа.

Комплетна услуга

Од оптимизација на распоредот на ПХБ преку набавка на компоненти, склопување, проверка и преработка, сето тоа преку единствена точка на контакт.

Сертификати

ISO9001, ISO14001, ISO13485, RoHS, IPC, со процеси на склопување во согласност со стандардите IPC-A-610 и IPC-7095.

Прилагодени услуги за склопување на BGA

Fanway обезбедува приспособено склопување на плочка на коло со PCB со висока густина со услуги на пакетот BGA прилагодени на специфичните барања за дизајн и производство.

Поддршка за дизајнНашиот инженерски тим работи со вас за време на фазата на распоред на ПХБ за да го оптимизира дизајнот на подлогата, преку поставување и рутирање на вентилаторот за BGA пакетите, намалувајќи го ризикот од проблеми со склопувањето пред да започне производството.

Извори на компонентиНие се справуваме со набавка на BGA компоненти преку овластени синџири за снабдување, обезбедувајќи автентичност и следливост. За компоненти со долг рок на употреба или статус на крај на работниот век, даваме алтернативни препораки.

Опции за склопувањеУслугите вклучуваат склопување на прототип, обемно производство, преработка, повторно топење и замена на компоненти. Ние се прилагодуваме на вашата фаза на проектот и барањата за распоред.

Прилагодено тестирањеПротоколите за тестирање се дефинирани по проект, а не се применуваат подеднакво. Ние ги приспособуваме инспекцијата и тестирањето на специфичниот тип на пакет BGA, сложеноста на плочата и барањата за апликација.

Пакување и испоракаТаблите се чистат, се премачкуваат доколку е наведено, се пакуваат според стандардите за ESD и се испраќаат со целосна документација за следливост до вашата назначена локација.

Најчесто поставувани прашања

П: Колкав е минималниот BGA теренот што може да го состави Fanway?
О: Fanway поддржува склопување BGA до 0,4mm теренот како стандард. Терените под 0,4 мм се оценуваат од случај до случај.

П: Дали Fanway обезбедува дизајн поддршка за склопување BGA?
О: Да. Fanway обезбедува консултации за распоред на ПХБ за оптимизација на рутирање BGA, вклучувајќи препораки за дизајнот на подлогата, преку полнење на подлогата и стратегии за испуштање вентилатор.

П: Кое е типичното време на пресврт за склопување на BGA?
О: Прототипните склопови BGA обично се испорачуваат во рок од 5 до 7 работни дена. Нарачките за волумен се закажани врз основа на достапноста на компонентите и сложеноста на таблата. Достапни се забрзани услуги.

П: Може ли Fanway да преработи BGA што не успеа?
О: Да. Fanway обезбедува отстранување на BGA, чистење на подлогата, повторно топење и замена со користење на наменски станици за преработка со контролирани термички профили. Преработката се изведува според стандардите IPC-7711/7721.

П: Кои типови на пакети BGA поддржува Fanway?
О: Fanway поддржува PBGA, CBGA, FCBGA, Micro BGA и LGA пакети, како и µBGA, CTBGA, CABGA, CVBGA и VFBGA.
