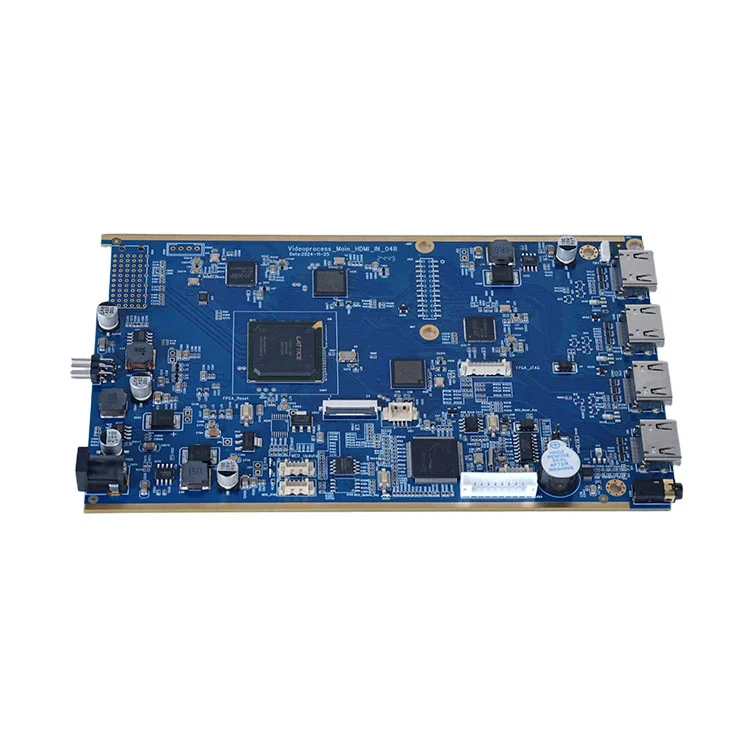

Во современото производство на електроника,Собрание на BGA PCBстана една од најсигурните и најефикасните технологии за пакување за компактни уреди. Со неговата способност да поддржува компоненти со голем број на пинови, подобрени термички перформанси и стабилни споеви за лемење, тој е широко користен во комуникациската опрема, електрониката за широка потрошувачка, индустриските контролни системи и автомобилската електроника. Како што технологијата еволуира кон минијатуризација и високи перформанси, компаниите какоShenzhen Fanway Technology Co., Ltd.обезбеди напредниСобрание на BGA PCBрешенија кои обезбедуваат оптимален квалитет, прецизност и издржливост.
Уредите BGA (Ball Grid Array) користат топчиња за лемење распоредени во мрежа под компонентата наместо иглички лоцирани на периметарот. Оваа структурна разлика носи неколку клучни предности:
Поголема густина на поврзување
Подобра електрична спроводливост
Засилена дисипација на топлина
Супериорна стабилност на перформансите
Намален ризик од премостување на лемење
Оваа технологија е особено вредна кога вашиот производ бара поцврст интегритет на сигналот и поцврсто пакување отколку што можат да испорачаат конвенционалните SMD компоненти.
Примената наСобрание на BGA PCBзначително ги зголемува вкупните перформанси на уредот. Неговите скриени топчиња за лемење ги скратуваат електричните патеки, го намалуваат отпорот и ја подобруваат брзината на пренос на сигналот. Покрај тоа, поголемата контактна површина на топчињата за лемење ја подобрува спроводливоста на топлина, дозволувајќи им на чиповите и процесорите со висока моќност да останат стабилни за време на долгорочна работа. За индустрии кои бараат сигурна и компактна електроника, овој метод на склопување станува неопходен.
Клучни придобивки од перформансите:
Пониска импеданса и подобрени перформанси на висока фреквенција
Силна механичка врска за апликации отпорни на вибрации
Одлично термичко управување
Зголемена способност за обработка на процесори, графички процесори и IC
Подолу е преглед на производните параметри поддржани одShenzhen Fanway Technology Co., Ltd.заСобрание на BGA PCB.
1. Преглед на способноста за склопување
| Категорија на параметар | Спецификација |
|---|---|
| Видови на пакети | BGA, Micro-BGA, CSP, LGA, QFN |
| Теренот на топката | 0,25 mm – 1,27 mm |
| мин. Дебелина на ПХБ | 0,4 мм |
| Макс. Големина на ПХБ | 510 mm × 510 mm |
| Типови на склопови | Оловен / Безоловен BGA |
| Метод на инспекција | Х-зраци, AOI, функционално тестирање |
| Способност за преработка | Отстранување на BGA, повторно топење, замена |
2. Параметри за лемење и проверка
Контрола на температурата на преточување: прецизност ±1°C
Стапка на празнини: < 10% (оптимизирана за премиум апликации)
Копланарност Толеранција: < 0,1 mm
Прецизност на порамнување: ±20 μm
Точност на поставување: до 01005 компоненти поддржани заедно со BGA
3. Компатибилност со ПХБ материјал
FR4 High-Tg
Полиимид (PI)
Роџерс со високи фреквентни плочи
Хибридни повеќеслојни ПХБ
HDI табли со слепи/закопани виси
Овие параметри обезбедуваат стабилно, повторливо и високопрецизно склопување дури и за најсложените BGA проекти.
Индустриите кои бараат прецизност, издржливост и висока густина на компоненти постојано избираатСобрание на BGA PCBбидејќи обезбедува:
Минимално доцнење на сигналот
Долгорочна термичка стабилност
Силно механичко поврзување
Ниска стапка на неуспех при континуирано работење
Одлични перформанси на ЕМС
Индустрии кои широко го применуваат собранието на BGA PCB:
Потрошувачка електроника (паметни телефони, таблети, лаптопи)
Индустриска контролна опрема
Автомобилска електроника и системи за навигација
Медицинска електроника
Мрежни комуникациски уреди
Воздухопловна и одбранбена електроника
Shenzhen Fanway Technology Co., Ltd. нуди приспособени решенија за BGA за да се исполнат овие тешки индустриски услови.
Доверливоста во голема мера зависи од контролата на процесот, технологијата на инспекција и инженерската експертиза. Вработуваме:
Мерки за контрола на квалитет:
Автоматска оптичка инспекција (AOI)
Открива мало неусогласеност, дефекти на лемењето и проблеми со ориентацијата на компонентите.
Инспекција на Х-зраци
Суштински за скриени споеви за лемење под BGA пакетите.
Проверки за празнини, премостување, недоволно лемење и отворени врски.
Оптимизација на профилирање на репроток
Обезбедува топчиња за лемење целосно да се стопат и да формираат униформни врски.
Професионална технологија за преработка
Нашите инженери можат безбедно да ги заменат, преболуваат и повторно да ги усогласат BGA компонентите без да ја оштетат ПХБ.
Овие техники гарантираат дека секоја плоча ги исполнува глобалните стандарди за квалитет како што се IPC-A-610 и ISO9001.
Вистинската вредност наСобрание на BGA PCBлежи во неговата способност да им помогне на инженерите да дизајнираат производи кои се:
Помали
Побрзо
Повеќе енергетски ефикасни
Посигурен под тешки услови
Бидејќи пакетите BGA се наоѓаат директно над топчињата за лемење, електричните патишта се скратуваат и отпорот се намалува. Оваа структура е идеална за производи за кои е потребна брза обработка на податоци или компактен внатрешен распоред. На пример, уредите што користат процесори, мемориски чипови, Bluetooth модули или напредни мрежни IC во голема мера имаат корист од склопувањето на BGA.
За да обезбедат оптимални перформанси, инженерите треба да оценат:
Размислувања за дизајн:
Соодветен дијаметар на подлогата
Правилен дизајн на маска за лемење
Структура преку-во-рампа доколку е потребно
Дистрибуција на топлина на ПХБ
Конфигурација на кривата на преточување
Соодветен број на материјали и слоеви
Размислувања за производство:
Прецизноста на опремата за поставување
Способност за инспекција на рендген
Инженерско искуство со дизајни со висока густина
Способност за преработка и поправка
Shenzhen Fanway Technology Co., Ltd. обезбедува сеопфатна инженерска поддршка, помагајќи ви да го оптимизирате распоредот, да го намалите ризикот од склопување и да го подобрите приносот на производството.
П1: Што е склопување на BGA PCB и зошто е широко користено?
А:Склопувањето на BGA PCB е метод за монтирање на компоненти од Ball Grid Array на печатени кола со помош на топчиња за лемење распоредени под пакувањето. Широко се користи бидејќи обезбедува врски со висока густина, стабилни електрични перформанси и одлична дисипација на топлина, кои се неопходни за современите компактни електронски уреди.
П2: Како склопувањето на BGA PCB ја подобрува доверливоста на мојот производ?
А:Неговата структура создава силни механички врски и ја подобрува топлинската спроводливост. Овие фактори ги намалуваат стапките на неуспех, ја подобруваат стабилноста на перформансите и овозможуваат ефикасно да работи ПХБ во услови на континуирано големо оптоварување.
П3: Какви инспекции се потребни за време на склопувањето на BGA PCB?
А:Задолжителна е проверка на рендген за да се потврдат скриените споеви за лемење. Се препорачуваат и AOI и функционално тестирање за да се обезбеди точност на усогласувањето, правилно лемење и електрични перформанси.
Q4: Дали Shenzhen Fanway Technology Co., Ltd. може да се справи со сложени проекти за склопување на BGA PCB?
А:Да. Ние поддржуваме фини табли BGA, Micro-BGA, CSP и HDI со напредно прецизно поставување, контрола на преточување, тестирање на рендген и можности за преработка, што нè прави сигурен партнер за услуги за склопување на BGA со целосен опсег.
Ако вашиот проект бара стабилна, висока прецизност и високи перформансиСобрание на BGA PCB, нашиот инженерски тим е подготвен да го поддржи вашиот развој од прототипови до масовно производство.
За повеќе информации или технички консултации, ве молимеконтакт Shenzhen Fanway Technology Co., Ltd.— вашиот доверлив партнер во напредното електронско производство.
