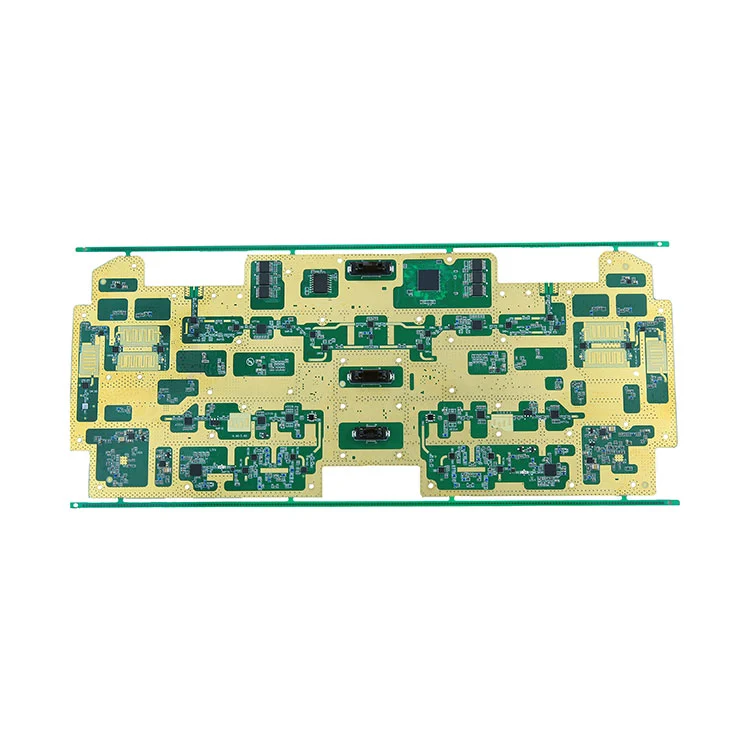

Што е склопување на ПХБ за површинска монтажа и зошто е важно?

Што е склопување на ПХБ за површинска монтажа?

Склопот на ПХБ за површинска монтажа се однесува на процесот на електронско склопување каде што компонентите се монтираат директно на површината на плочата за печатено коло (ПЦБ) наместо да се вметнуваат низ дупки. Овој процес се потпира на технологијата за површинска монтажа (SMT) и уредите за површинска монтажа (SMD), кои овозможуваат поголема густина на компонентите и намалени трошоци за производство. SMT стана сеприсутен во електронската индустрија поради неговата ефикасност, приспособливост и придобивките од перформансите.

Како технологијата за површинско монтирање се разликува од дупката?

Примарниот контраст помеѓу технологијата за површинска монтажа (SMT) и технологијата низ дупка (THT) лежи во тоа како електричните компоненти се прикачени на ПХБ:

Зошто да користите склопување на ПХБ со површинска монтажа?

• Поголема густина на компонентите:SMT овозможува повеќе делови на помали табли.
• Намалени трошоци за производство:Автоматизацијата ги намалува трошоците за работна сила и грешките во повторливоста.
• Подобрени електрични перформанси:SMT ја намалува должината на доводот, подобрувајќи го квалитетот на сигналот.
• Побрзи циклуси на производство:Автоматизираните процеси на собирање и ставање и преточување го забрзуваат производството.
• Флексибилност на дизајнот:Двете површини на таблата може да се населат.

Кои компоненти најчесто се користат при склопување на ПХБ за површинска монтажа?

SMT вклучува многу типови на компоненти. Еве ги најчестите:

Кои се клучните чекори на процесот при склопување на површинска монтажа?

1. Печатење на матрици:Паста за лемење се нанесува на ПХБ влошки со помош на матрица.
2. Одбери и мести:Машините ги ставаат SMDs прецизно на паста за лемење.
3. Повторно лемење:ПХБ поминува низ рерна за да се стопи пастата за лемење.
4. Инспекција и контрола на квалитет:AOI, рендгенските и оптичките проверки ја потврдуваат точноста на склопот.
5. Конечно тестирање:Функционалните тестови ги потврдуваат перформансите.

Како да се справите со заедничките предизвици на собранието?

Склопувањето на SMT може да се соочи со неколку предизвици, како што се каменување на надгробни места, премостување со лемење и отворени кола. Најдобрите практики вклучуваат:

• Оптимизирајте го распоредот на ПХБ:Правилен дизајн на подлогата и растојание за да се намалат проблемите со лемењето.
• Прилагодете го профилот за повторно преточување:Прилагодени температурни профили за конзистентни споеви за лемење.
• Користете висококвалитетни материјали:Сигурната паста за лемење и компонентите ја подобруваат конзистентноста.
• Изведете робустен QA:Користете AOI, Х-зраци и ИКТ за рано да ги откриете дефектите.

Кои материјали се потребни за SMT?

Како да се обезбеди квалитет и сигурност на склопување на површинска монтажа?

Висококвалитетното монтирање на површината бара ригорозно тестирање и валидација. Клучните методи вклучуваат:

• Автоматска оптичка инспекција (AOI):Открива компоненти што недостасуваат, поларитет и проблеми со лемењето.
• Инспекција на Х-зраци:Открива скриени дефекти на зглобот на лемење.
• Тестирање во коло (ИКТ):Ги тестира електричните перформанси на ниво на компонента.
• Функционално тестирање:Го потврдува однесувањето на целото коло во реални услови.

Комбинираната QA гарантира дека ПХБ ги исполнуваат стандардите за перформанси и доверливост што се очекуваат во модерната електроника.

Кои се идните трендови во склопувањето на ПХБ за површинска монтажа?

Неколку клучни трендови ја обликуваат иднината на SMT:

• Минијатуризација:Помали фактори на форма и микро-SMD компоненти.
• Напредна автоматизација:Повратни информации за процесот на избор и место и во реално време управувано од вештачка интелигенција.
• 3D печатена електроника:Производството на адитиви се интегрира со SMT.
• Паметна инспекција:Машинското учење го подобрува откривањето дефекти.

Овие трендови гарантираат дека склопувањето на PCB за површинска монтажа продолжува да се развива, подобрувајќи ги перформансите и намалувајќи ги производните циклуси.

Најчесто поставувани прашања

Што е склопување на ПХБ за површинска монтажа?

Склопот на ПХБ за површинска монтажа се однесува на процесот на монтирање електронски компоненти директно на површината на ПХБ користејќи SMT процеси. Го заменува традиционалното склопување низ дупки во повеќето модерни електроники поради неговата ефикасност и придобивките од минијатуризацијата.

Како Surface Mount технологијата ги подобрува перформансите?

SMT ги подобрува перформансите со намалување на должината на оловото, што ја намалува индуктивноста и отпорот. Ова го подобрува интегритетот на сигналот и им овозможува на плочите да работат на повисоки фреквенции со помал шум.

Кои индустрии имаат најголема корист од монтажата на површината?

Индустриите како потрошувачка електроника, автомобилската индустрија, медицинските уреди, воздушната и телекомуникациите во голема мера се потпираат на SMT поради потребата од компактни, сигурни и со високи перформанси електронски склопови.

Кои предизвици постојат при монтажата на површинска монтажа?

Предизвиците вклучуваат управување со многу мали компоненти, обезбедување прецизна примена на паста за лемење и избегнување дефекти како што се надгробни камења или мостови за лемење. Неопходни се напредни системи за контрола на процесот и инспекција за да се ублажат овие проблеми.

Зошто контролата на квалитетот е клучна во SMT?

Контролата на квалитетот обезбедува сигурност и функционалност во готовите производи. Со компонентите со висока густина и автоматското склопување, дефектите може брзо да доведат до дефекти на терен. Процесите како AOI и инспекцијата со рендген ги фаќаат проблемите пред конечното тестирање.
