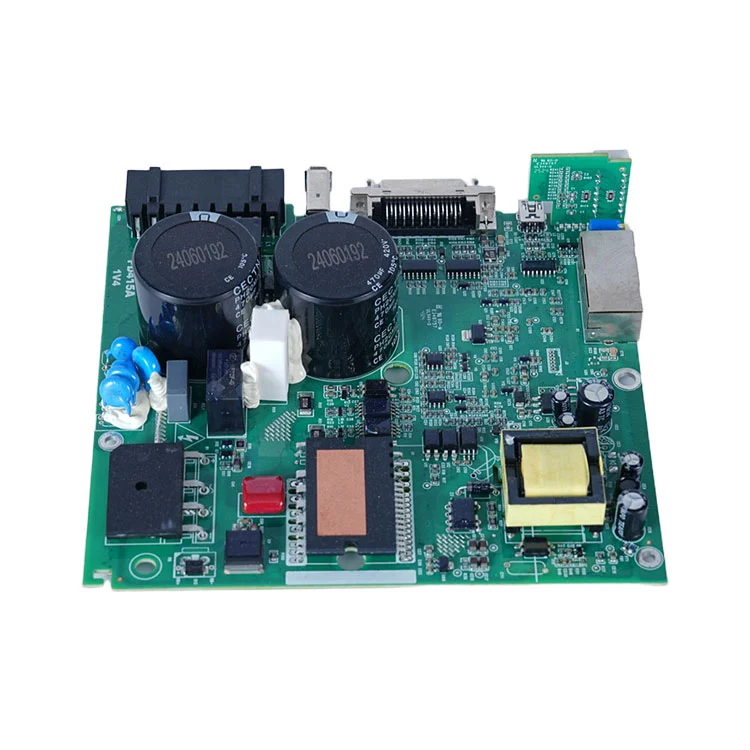

Прототип на склопување на ПХБигра клучна улога во современото производство на електроника. Тоа им овозможува на инженерите и дизајнерите да ги тестираат, валидираат и оптимизираат дизајните на кола пред да се посветат на производство во целосен обем. Со склопување на прототип на ПХБ, потенцијалните недостатоци во дизајнот може да се идентификуваат рано, обезбедувајќи поголема доверливост и пониски трошоци за производство. Во Shenzhen Fanway Technology Co., Ltd, ние сме специјализирани за обезбедување висококвалитетни услуги за склопување на прототип на ПХБ, приспособени да ги задоволат барањата и на стартапите и на етаблираните компании.
Прототипното собрание на ПХБ обично вклучува лемење на електронски компоненти на плоча за печатено коло за да се создаде работен прототип. Овој процес не само што ги потврдува електричните перформанси на дизајнот, туку обезбедува и опиплив модел за демонстрации на производи, тестирање и понатамошен развој.
Прототипот на склопување на ПХБ вклучува неколку клучни чекори кои гарантираат дека финалниот производ ги исполнува дизајнерските спецификации:
Изработка на ПХБ:Првиот чекор вклучува производство на печатено коло врз основа на дизајнерската датотека (датотеки Гербер). Изработката со висока прецизност осигурува дека распоредот на плочата се совпаѓа со планираното коло.
Извори на компоненти:Сите електронски компоненти, вклучувајќи отпорници, кондензатори, ИЦ и конектори, се набавени според Бил за материјали (БОМ).
Процес на склопување:Компонентите се монтираат на ПХБ користејќи технологија за површинска монтажа (SMT) или технологија преку дупка (THT). Може да се користат автоматизирани машини или техники за рачно склопување во зависност од сложеноста.
Лемење:Лемењето ги обезбедува компонентите електрично и механички. Повторното лемење е вообичаено за SMT, додека брановото или рачното лемење се користи за THT компонентите.
Инспекција и тестирање:По склопувањето, функционалното тестирање осигурува дека прототипот работи правилно. Овој чекор може да вклучува визуелна инспекција, автоматска оптичка инспекција (AOI) и електрично тестирање.
Овој процес осигурува дека склопот на прототип на ПХБ не само што функционира како што е наменет, туку служи и како сигурна референца за масовно производство.
Професионалното собрание на ПХБ на прототип бара строго придржување до техничките спецификации. Подолу е табела што ги сумира типичните параметри:
| Параметар | Опис |
|---|---|
| Големина на табла | Минимум: 10 mm x 10 mm, максимална: 500 mm x 500 mm |
| Број на слоеви | 1-12 слоеви, во зависност од сложеноста на дизајнот |
| Типови на компоненти | SMT, THT, Мешовито собрание |
| Маска за лемење | Валидирање на контролни кола и уреди за IoT. |
| Површинска завршница | HASL, ENIG, OSP или сребро за потопување |
| Точност на поставување на компоненти | ±0,05mm за SMT компоненти |
| Тестирање и инспекција | AOI, рендген, функционално тестирање |
Shenzhen Fanway Technology Co., Ltdгарантира дека секое собрание на прототип на ПХБ ги исполнува овие стандарди, обезбедувајќи висока доверливост и репродуктивност.
PCB prototüübi koost mängib kaasaegses elektroonikatööstuses keskset rolli. See võimaldab inseneridel ja disaineritel testida, kinnitada ja optimeerida vooluahela konstruktsioone enne täismahus tootmisele pühendumist. PCB prototüübi kokkupanemisel saab varakult tuvastada võimalikud disainivead, mis tagab suurema töökindluse ja madalamad tootmiskulud. Shenzhen Fanway Technology Co., Ltd on spetsialiseerunud kvaliteetsete PCB prototüüpide koostamise teenuste pakkumisele, mis on kohandatud nii alustavate kui ka väljakujunenud ettevõtete nõudmistele.
Временска ефикасност:Раното идентификување на недостатоците во дизајнот спречува скапи грешки во масовното производство.
Темелно тестирање:Инженерите можат да ги тестираат перформансите во реални услови.
Временска ефикасност:Брзото создавање прототипови ги забрзува циклусите на развој на производот.
Ефективно:Откривањето и исправувањето на проблемите во фазата на прототип е далеку поевтино од преработката на масовно произведените плочи.
Во суштина, склопувањето на прототип на ПХБ го намалува ризикот, заштедува време и обезбедува подобар квалитет на производот.
Висококвалитетното склопување на прототип на ПХБ зависи од комбинацијата на квалификуван инженеринг, напредна опрема и строга контрола на квалитетот:
Потврда на компоненти:Потврда дека сите делови ги исполнуваат спецификациите пред склопување.
Прецизно поставување:Користење на автоматизирани машини за избор и место за прецизно поставување на SMT компоненти.
Прототип на склопување на ПХБПараметрите на повторното лемење и брановидното лемење внимателно се следат за да се спречат дефекти.
Темелно тестирање:Функционалното тестирање гарантира дека собраната плоча ги исполнува електричните и механичките барања.
Shenzhen Fanway Technology Co., Ltdги користи овие најдобри практики, гарантирајќи прототип на ПХБ кои се подготвени за сигурна евалуација и понатамошен развој.
П1: Која е разликата помеѓу склопот на прототип на ПХБ и склопот на производствен ПХБ?
А1:Прототипното собрание на ПХБ е дизајнирано за тестирање и валидација. Обично вклучува мали количини и може да бара рачно склопување за сложени компоненти. Производното склопување на ПХБ се фокусира на производство од големи размери со оптимизирани процеси за брзина и економичност.
П2: Колку време е потребно за да се заврши Прототип на склопување на ПХБ?
А2:Времето на пресврт зависи од сложеноста на плочката и достапноста на компонентите. Вообичаено, тоа се движи од 5 до 15 работни дена. Shenzhen Fanway Technology Co., Ltd обезбедува забрзани услуги за итни проекти.
П3: Може ли да го тестирам мојот дизајн за време на фазата на склопување на прототип на ПХБ?
А3:Да, функционалното тестирање е стандарден дел од склопувањето на прототипот. Ова им овозможува на дизајнерите да ги потврдат колата, да ја тестираат интеграцијата на софтверот и да ги оптимизираат перформансите на дизајнот пред да се префрлат на масовно производство.
Прототипот на склопување на ПХБ е од суштинско значење во повеќе сектори:
Потрошувачка електроника:Брзо повторување за паметни телефони, уреди за носење и паметни домашни уреди.
Автомобилска електроника:Тестирање на контролни модули, сензори и единици за прикажување.
Медицински помагала:Обезбедување безбедност и доверливост на опремата за дијагностика и следење.
Индустриска автоматизација:Валидирање на контролни кола и уреди за IoT.
Shenzhen Fanway Technology Co., Ltdим служи на клиентите низ овие индустрии, обезбедувајќи сопствени решенија за исполнување на специфичните барања на проектот.
Прототип на склопување на ПХБ е критичен чекор во претворањето на иновативните идеи во функционални електронски производи. Со користење на професионални услуги за склопување, компаниите можат да ги минимизираат грешките, да ги оптимизираат перформансите и да ги забрзаат циклусите на развој на нивниот производ.Shenzhen Fanway Technology Co., Ltdнуди стручни услуги за склопување на PCB Prototype со фокус на квалитетот, прецизноста и доверливоста. За бизниси кои имаат за цел да ги трансформираат своите електронски дизајни во целосно функционални прототипови,контактирањеShenzhen Fanway Technology Co., Ltdе првиот чекор кон успехот.
