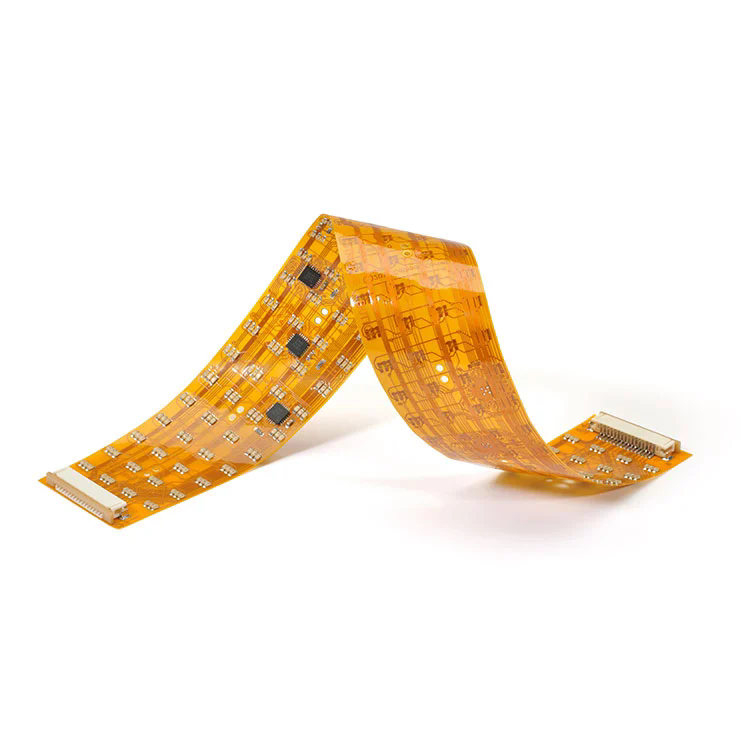

Флексибилни табли за печатено коло(FPC PCBS) се иновација која ја преобличи структурата на модерната електроника со овозможување на флексибилни, лесни и врски со висока густина. За разлика од традиционалните цврсти PCB, FPC PCB се направени од флексибилни основни материјали како што се полиимид (ПИ) или полиестер (ПЕТ), кои можат да се наведнуваат, преклопуваат или пресврт без да го кршат колото. Оваа уникатна карактеристика им овозможува на дизајнерите да постигнат помали, потенки и подинамични структури на производи.
FPC PCB се користат во уреди што се носат, медицински инструменти, автомобилски системи, паметни телефони и системи за индустриска контрола. Нивната флексибилност и супериорните перформанси ги прават клучна основа за еволуцијата на компактната и мултифункционалната електроника.
Клучните карактеристики на FPC PCB вклучуваат:
Лесна и тенка: Дебелината може да биде мала од 0,1 мм, што ја прави погодна за минијатурни електронски уреди.
Висока сигурност: Флексибилните кола на бакар ги намалуваат грешките во жиците и го подобруваат целокупниот интегритет на сигналот.
Отпорност на топлина и хемикалии: Полиимид подлогата обезбедува стабилна изведба во груби околини.
Одлична можност за динамично свиткување: Погоден за уреди со подвижни или преклопливи делови.
Во суштина, FPC PCB овозможува совршен спој на функционалност, издржливост и флексибилност, поддржувајќи ја дизајнерската слобода што ја бара следната генерација на електронски иновации.
Работниот принцип на FPC PCB лежи во неговата слоевит структура, која овозможува проводни траги од бакар да бидат отпечатени на флексибилен изолационен филм. Структурата генерално се состои од:
Основен материјал (супстрат): полиимид (ПИ) или ПЕТ филм кој обезбедува механичка флексибилност и изолација.
Лепички слој: ја врзува бакарна фолија во подлогата (може да биде лепило или тип на лепило).
Бакарна фолија: спроводлив слој за тековен пренос.
Coverlay Film: Го штити колото од оштетување на животната средина и обезбедува изолација.
Засилен слој (по избор): ги зајакнува областите на конекторот или точките за монтирање.
Подолу е детална табела што ги сумира клучните технички спецификации што најчесто се користат во професионалното производство на FPC PCB:
| Параметар | Спецификација | Опис |
|---|---|---|
| Основен материјал | Полиимид (ПИ) / ПЕТ | Флексибилен и отпорен на топлина материјал за подлога |
| Дебелина на бакар | 1/3 мл - 3 мл | Го одредува капацитетот за носење струја |
| Броење на слоеви | 1 - 6 слоеви | Зависи од сложеноста на колото |
| Минимална ширина / растојание од линијата | 0,05мм / 0,05мм | Ја дефинира прецизноста на густината на колото |
| Површинска завршница | Ениг, OSP, Hasl, Silver Silver | Обезбедува лемење и заштита на корозија |
| Радиус на свиткување | .0,5мм | Означува флексибилност и издржливост за време на свиткување |
| Работна температура | -40 ° C до +150 ° C. | Погоден за средини со висока температура |
| Маска за лемење | Жолта, црна, зелена, транспарентна | Обезбедува естетска и заштитна обвивка |
| Контрола на импеданса | ± 10% | Одржува стабилност на преносот на сигналот |
Овие технички параметри директно влијаат на електричните перформанси, механичката издржливост и ефикасноста на интеграцијата на производите на FPC PCB. Точната комбинација на материјали и дизајн обезбедува стабилен пренос на сигнал дури и во екстремни механички услови.
Кога размислувате за PCB дизајн за современи електронски уреди, FPC PCB нуди неспоредлива разноврсност и сигурност во споредба со цврсти табли. Причините за нејзината растечка популарност се засноваат на три главни инженерски предности:
FPC PCB им овозможува на инженерите да создадат тродимензионални интерконекции со свиткување и преклопување на таблата за да одговараат на геометрите на сложените уреди. Оваа одлика значително ги намалува барањата за простор и овозможува дизајнирање на потенки, полесни и повеќе ергономски уреди - неопходни во паметни телефони, фотоапарати и медицински носења.
Со помалку споеви и конектори за лемење, FPC PCB го намалуваат ризикот од лабави врски и мешање на сигналот. Тие се многу отпорни на вибрации, што ги прави идеални за автомобилски и воздушни апликации каде конзистентните перформанси се клучни.
Единственоста на трагите од бакар и контролираната импеданса дизајн помагаат да се одржи интегритетот на сигналот на високи фреквенции. Ова е особено од витално значење кај системите за комуникација со голема брзина, модулите на IoT и напредните сензори.
Го поедноставува склопот и ги намалува грешките во жиците.
Нуди одлични перформанси на дисипација на топлина.
Овозможува лесни и минијатурни електронски склопови.
Поддржува автоматско производство со високи стапки на принос.
Електроника на потрошувачи: паметни телефони, таблети, прикажувања на преклопување, фотоапарати.
Медицинска опрема: пејсмејкери, системи за дијагностичко снимање, биосензори.
Автомобилска електроника: панели за инструменти, LED осветлување, системи за воздушно перниче.
Индустриска автоматизација: Контролни панели, роботски раце и паметни сензори.
Со интегрирање на овие можности, FPC PCB не се само технолошка компонента, туку стратешка предност за дизајн што ја дефинира иновацијата на производот и конкурентноста во денешното производство на електроника.
Избирање на вистинскиот снабдувач на FPC PCB е од суштинско значење за постигнување на стабилни перформанси на производот и долгорочна сигурност. Кога оценувате производител, разгледајте ги следниве аспекти:
Осигурете се дека производителот е опремен со напредни машини за ласерско дупчење, системи за прецизно гравирање и автоматска оптичка инспекција (AOI) за одржување на димензионалната точност и конзистентност.
FPC PCB со врвен квалитет зависат од овластени материјали како што се филмови DuPont ™ или Panasonic ™ полиимид, во комбинација со бакарни фолии со висока чистота. Строгите процеси на контрола на квалитетот, како што се усогласеноста на IPC Class 3 и сертификацијата ISO 9001 се индикатори за сигурност во производството.
Професионален снабдувач треба да понуди целосна техничка поддршка-од дизајнот на распоред на колото во рана фаза до симулација на импеданса, прототипирање и масовно производство-обезбедувајќи финалниот производ да ги исполнува и барањата за перформанси и трошоци.
Сигурен FPC PCB се подложени на повеќе процеси на тестирање, вклучувајќи:
Електрично тестирање (Е-тест) за отворено/кратко откривање.
Тестови за свиткување и флексирални тестови за да се потврди механичка издржливост.
Тестови за термички шок и стареење за издржливост на животната средина.
Микроскопска инспекција за униформност во трагови и квалитет на адхезија.
Со избирање на искусен и овластен снабдувач, можете значително да ги намалите ризиците од производството, да ја подобрите сигурноста и да ја оптимизирате времето на пазарот.
П1: Која е разликата помеѓу FPC PCB и цврста PCB?
А1: Главната разлика лежи во флексибилноста и структурата. FPC PCB користат флексибилни материјали како што е полиимид кои овозможуваат свиткување и преклопување, додека цврстите PCB се направени од цврсти FR-4 подлоги. FPC PCB се идеални за компактни или подвижни уреди, додека цврстите PCB се користат за статички и големи структури.
Q2: Дали FPC PCB може да управува со апликации со висока струја?
А2: Да, со соодветна дебелина на бакар и термичко управување, FPC PCB можат ефикасно да се справат со висока струја. Мултислојните FPC со засилен бакар можат да одржат тешки товари во автомобилските модули и системите за индустриска контрола.
Во ера каде флексибилноста, сигурноста и прецизноста дефинираат технолошки напредок, FPC PCB играат незаменлива улога во напојувањето на следната генерација на електронски уреди. Нивната способност да комбинираат лесна структура, голема брзина на перформанси и прилагодливоста на дизајнот ги прави камен-темелник на иновациите во разновидните индустрии-од потрошувачката електроника до медицинската технологија и пошироко.
НаФанвеј, ние сме специјализирани за обезбедување на решенија за FPC PCB со инженерски инженеринг кои ги исполнуваат најсложените индустриски стандарди. Со напредни производствени капацитети, ригорозно тестирање на квалитет и посветеност на задоволството на клиентите, Fanway обезбедува секое флексибилно коло дава врвни перформанси и долгорочна издржливост.
Ако развивате електроника со високи перформанси и барате сигурен партнер за FPC PCB, не двоумете секонтактирајте неденес. Инженерскиот тим на Фанвеј ќе обезбеди стручни насоки, поддршка за дизајн и едношалтерски услуги за производство за да ги донесе вашите иновативни идеи во живот.
-
