Тестирање на ПЦБе критична фаза во производството на електроника што обезбедува квалитет, функционалност и сигурност наПечатени табли(ПЦБ). Тестирањето може навремено да најде проблеми и да му помогне на дизајнерот брзо да ги реши проблемите. Тестирањето на ПЦБ вклучува тестирање на голи табли и собрано тестирање на табли.
Тестирање на голи PCB
Целта наТестирање на ПЦБДа се провери електричната поврзаност, изолацијата и производството на дефекти.
Методот на тестирање на ПЦБ вклучува:
Тест за континуитет (кратко тестирање):Проверки за несакани шорцеви (на пр., Допирање на бакарни траги).
Тест за изолација (отворено тестирање):Не обезбедува отворено кола (паузи) во траги.
Автоматизирана оптичка инспекција (AOI):Користи фотоапарати за откривање на гребнатини, погрешно поставени или дефекти на гравирање.
Тестирање на импеданса:Критично за дизајни со голема брзина (на пр. РФ, ДДР) за да се обезбеди спецификации на импеданса во трагови.
Собрано тестирање на табла
1.Тест во колото (ИКТ):ИКТ е автоматско тестирање преку Интернет за да се проверат компонентите, шорцевите, отворите и вредностите. Ова тестирање може прецизно да најде локации за грешки, дозволувајќи им на работниците лесно да се справат со проблемот PCBA.

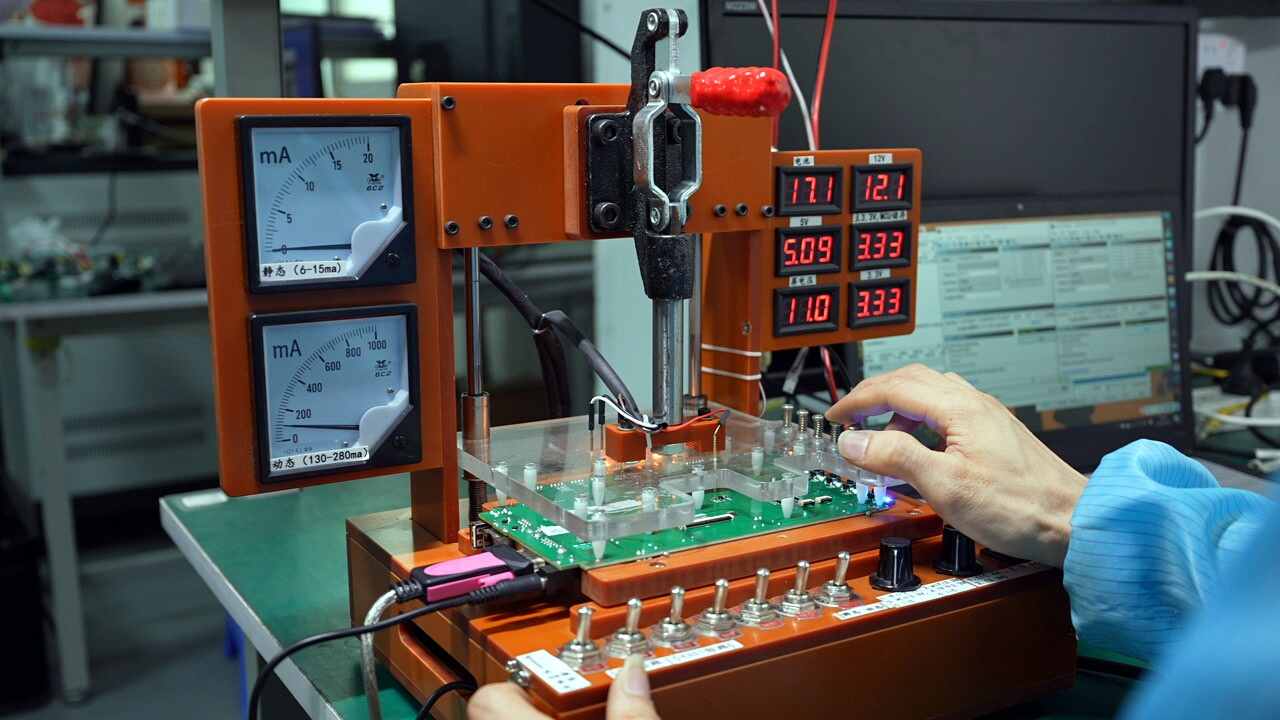

2.Тестирање на сондата за летање:Тоа е економичен метод, тест за подвижни сонди на коло без сопствени тела. Тој е погоден за различни барања за тестирање преку модификации на софтвер.
3.Функционално тестирање:Потребна е специјализирана опрема и прилагодени процедури за тестирање за да се провери функцијата на ПЦБ.
4.Автоматска оптичка инспекција (AOI):АОИ инспекцијата користи камери за скенирање на дефекти на споеви и компоненти на лемење, како што се мостови, погрешно поставување и делови што недостасуваат.
5.Тестирање на Х-зраци:Користете Х-зраци за да ги проверите скриените споеви (BGA, QFN), празнини или дефекти на лемење.
Без разлика каков вид на тестирање на електроника ги користите, тој носи корист на таблата со печатено коло (PCB). Тестирањето за време на фазата на дизајнирање им помага на дизајнерите да избегнуваат грешки во масовното производство, ги намалуваат трошоците, ги скратуваат циклусите на развој и го забрзуваат производството. Сеопфатното тестирање обезбедува ПЦБ да ги исполни сите електрични, механички и структурни барања за дизајн, додека ја подобруваат сигурноста на производот.
Тестирање на ПЦБе важно за квалитетот на производот. На Fanway, ние нудиме широк спектар на решенија за тестирање, вклучително и инспекција на компонентите, обичен тест. Контактирајте нè денес Добијте повеќе детали.
-
