Печатени табли(ПЦБ) се тивкиот 'рбет на денешната електроника. Без разлика дали е во паметен телефон, автомобилски систем за контрола на автомобили, медицински скенер или модул за навигација во воздушна вселена, PCB ја обезбедуваат физичката и електричната основа што ги поврзува сите компоненти. Разбирањето како тие работат започнува со препознавање на смената што ја донесоа во технологијата. Пред ПЦБ, жиците се вршеа рачно со врски од точка до точка. Овој метод не беше само склон на грешки, туку и ограничена приспособливост. ПЦБ ги реши овие проблеми нудејќи стандардизирани и слоевити структури кои обезбедуваат компактен дизајн, сигурност и ефикасност на масовно производство.
Па, како точно работат? Во нивното јадро, ПЦБ служат три основни цели:
Механичка поддршка- Обезбедување на компоненти.
Електрични врски- Обезбедување на спроводливи патеки за тековниот проток.
Интегритет на сигналот- Обезбедување дека електронските сигнали патуваат со минимална загуба или мешање.

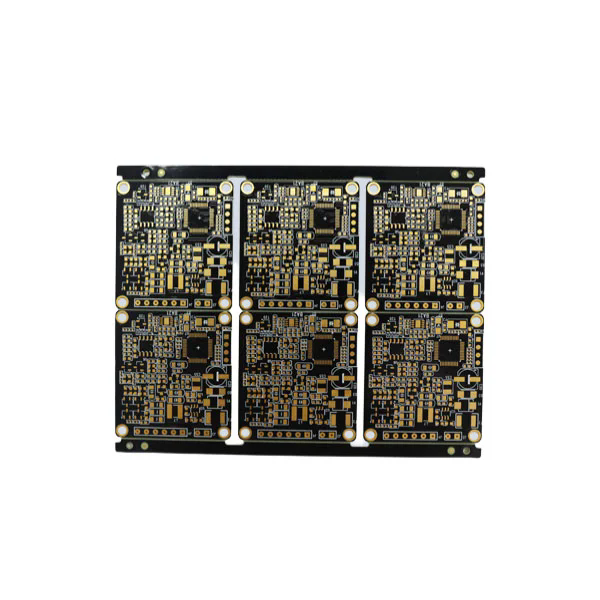

Изградбата вклучуваподлоги, обично FR4 фиберглас или други материјали, кои делуваат како изолациски слој. Згора на ова, бакарни фолии се ламинираат, гравирани во патеки и се позлатени со заштитни завршувања. Крајниот резултат е прецизно дизајнирана табла каде можат да се монтираат отпорници, кондензатори, микрочипови и конектори.
ПЦБ може да биде еднострана, двострана или повеќеслојна во зависност од сложеноста на дизајнот. Повеќеслојните PCB - понекогаш достигнување на повеќе од 40 слоја - се неопходни за напредна компјутерска и телекомуникациска опрема, каде густината на рутирањето на сигналот е клучна. Тие вклучуваатвијас(Вертикални интерконекции) што им овозможуваат на сигналите да поминат низ различни слоеви, додека го одржуваат интегритетот на перформансите.
Управувањето со топлината е уште една клучна улога на ПЦБ. Со дизајнирање на термички вијали, топлински мијалници или специјални истура на бакар, производителите обезбедуваат дека чувствителните компоненти остануваат во безбедни работни температури. Без такви размислувања за дизајн, ризикот од неуспех на системот значително се зголемува.
Индустриите се потпираат на различни типови PCB прилагодени на специфични апликации. Разбирањето како функционираат овие варијации обезбедува увид во тоа зошто ПЦБ остануваат неопходни во глобалното производство на електроника.
Единствена PCB: Овие се наједноставниот тип, со бакарни патеки на само една страна од таблата. Тие се економични и широко се користат во калкулатори, радија и едноставна електроника на потрошувачи.
Двострани PCB: Одликувајќи се со бакарни патеки од обете страни, тие овозможуваат посложени дизајни на кола. Компонентите можат да се монтираат од обете страни, зголемувајќи ја густината.
Повеќеслојни PCB: Сочинуваат три или повеќе слоеви на проводен бакар, овие табли ракуваат со многу сложени апликации. Паметните телефони, напредните медицински уреди и воздушната електроника честопати се потпираат на овие.
Цврсти ПЦБ: Изградени на цврсти подлоги, тие нудат стабилност и издржливост, што ги прави вообичаени кај повеќето електронски уреди.
Флексибилни PCB: Конструирани со употреба на свиочни материјали како полиимид, тие можат да извртуваат и да се преклопуваат, идеални за носење и компактна електроника.
Цврсто-флекс PCB: Хибрид што комбинира цврсти и флексибилни области, нудејќи структурна стабилност и флексибилност во дизајнот истовремено.
ПЦБ со висока фреквенција: Направени со специјализирани материјали, тие обезбедуваат точност на сигналот за апликации како телекомуникации и радарски системи.
За да ги истакнете параметрите на професионалните производи јасно, еве една резиме табела:
| Параметар | Типичен опсег/спецификација | Пример за примена |
|---|---|---|
| Основен материјал | FR4, полиимид, CEM-1, Роџерс | Потрошувачка електроника, автомобилска опрема, опрема за РФ |
| Дебелина на бакар | 0,5 мл - 6 мл | Електрични табли, индустриска контрола |
| Броење на слоеви | 1 - 40+ | Од играчки до суперкомпјутери |
| Површинска завршница | Хасл, ениг, ОСП, сребро за потопување, калај за потопување | Ја подобрува лемењето, отпорност на корозија |
| Минимална ширина/растојание во трагови | 2 - 4 милји (напредни дизајни под 2 можни 2 милји) | Уреди за интерконекција со висока густина (HDI) |
| Работна температура | -55 ° C до +150 ° C (Специјални дизајни до 200 ° C +) | Воздухопловна, воена, индустриска контрола |
| Диелектрична константа (ДК) | 2.2 - 4,5 во зависност од материјалот | Пренесување на сигнал со висока фреквенција |
| Термичка спроводливост | 0,25 - 2,0 w/mk (во зависност од подлогата) | Кола чувствителни на топлина |
Овие параметри ги диктираат перформансите, издржливоста и сигурноста на секој ПЦБ. Производителите внимателно избираат спецификации засновани на барањата за крајна употреба. На пример, автомобилски ECU PCB бара поголема отпорност на топлина и толеранција на вибрации во споредба со едноставна табла за осветлување LED за домаќинството.
Сигурноста на таблата со печатено коло не зависи само од дизајнот, туку и од прецизните процеси на производство. ПЦБ со висок квалитет бараат строго придржување кон меѓународните стандарди, како што е IPC-A-600 (прифатливост на печатени табли). Процесот обично ги вклучува следниве чекори:
Дизајн и распоред- Инженерите ја создаваат шемата и ја преведуваат во Гербер -датотеки, кои диктираат бакарни обрасци, дупки за дупчење и маски за лемење.
Подготовка на подлогата- FR4 или избраниот материјал се сече и ламинира со бакарна фолија.
Пренесување и гравирање на слика- Моделите на колото се печатат и несаканиот бакар е опуштен, оставајќи спроводливи патеки.
Дупчење и позлата- Дупките се дупчат за вијали и компоненти, а потоа позлатени за да се обезбеди спроводливост.
Апликација за маска за лемење- Се нанесува заштитен полимер слој, изолациски траги и спречува премостување на лемење.
Површинска завршница- HASL (израмнување на лемење со топол воздух), ENIG (злато за потопување на електролесно никел) или други завршувања се применуваат за подобрување на лемењето.
Печатење со свилен екран- Додадени се референтни ознаки, логоа и етикети.
Електрично тестирање-Тестирањето засновано на летање или тестирање обезбедува дека сите врски се валидни и нема шорцеви или отворени кола.
Конечна инспекција и пакување- Одборите се визуелно прегледани, измерени и спакувани според барањата на клиентите.
Сигурноста дополнително се зајакнува со техники како што се:
Контрола на импедансаза дигитални кола со голема брзина.
Влошки за термичко олеснувањеДа се оптимизира лемењето.
Microvia TechnologyЗа компактен HDI PCB.
Конформални облогиЗа отпорност на влага и прашина.
Глобалните производители исто така имплементираатСистеми за управување со квалитеткако што се ISO 9001, ISO/TS 16949 (автомобилски) и AS9100 (воздушна вселена). Овие обезбедуваат конзистентни перформанси и усогласеност со бараните индустрии.
Иднината на ПЦБ продолжува да се развива со брзи технолошки трендови. Новите апликации во5G, уреди управувани од AI, електрични возила и IoTПобарувачки табли кои се потенки, побрзи и потрајни. Иновациите вклучуваат:
PCB со HDI (интерконекција со висока густина): Дозволување на повеќе компоненти на помали простори, овозможувајќи паметни телефони и технологија што се носи.
Вградени компоненти: Интегрирање на пасивни и активни компоненти директно во рамките на PCB слоевите за заштеда на простор.
PCB на метално јадро: Користење на алуминиумски или бакарни основи за засилена дисипација на топлина во LED осветлување и електроника на електрична енергија.
Биоразградливи подлоги: Одговарање на загриженост за одржливост, еколошки ПЦБ привлекуваат внимание.
3Д-печатени PCB: Нуди флексибилно прототипирање и прилагодени геометрии.
Бидејќи индустриите бараат повисоки фреквенции, побрзи брзини и подобра енергетска ефикасност, PCB технологијата продолжува да се прилагодува. Автомобилската електроника, на пример, сè повеќе бара табли способни да издржат високи вибрации, широки температурни опсези и контрола на електромагнетно мешање. Медицинските уреди се потпираат на минијатурни PCB кои одржуваат голема сигурност во опремата за заштеда на живот. Телекомуникациските компании инвестираат во PCB со висока фреквенција за да обезбедат минимална загуба на сигналот во основните станици 5G.
Влијанието на овие иновации е длабоко: подобра поврзаност, побезбеден транспорт, напредна здравствена заштита и поефикасна употреба на енергија. Во суштина, еволуцијата на печатените табли директно влијае на иднината на глобалната технолошка инфраструктура.
П1: Колку трае таблата со печатено коло?
Висококвалитет PCB може да трае некаде од 10 до 20 години во зависност од условите за употреба, изборот на материјали и термичкото управување. Индустриско и воздушно вселенско ниво PCB, дизајнирани со построги спецификации, може да траат уште подолго со соодветно одржување.
П2: Како да ја изберам вистинската PCB за мојата апликација?
Изборот на вистинско PCB вклучува проценка на оперативната околина, барањата за моќност, брзината на сигналот и ограничувањата на физичкиот дизајн. На пример, флексибилните PCB се идеални за уреди што се носат, додека повеќеслојните цврсти табли се подобри за системите за обработка на податоци со голема брзина. Консултацијата со искусен производител обезбедува оптимален избор на материјал и дизајн.
Печатените плочи се скриени сили зад модерната технологија, осигурувајќи дека уредите остануваат функционални, сигурни и ефикасни. Од основните еднослојни дизајни на гаџети за потрошувачи до софистицирани повеќеслојни структури во воздушната и медицинската опрема, ПЦБ продолжуваат да се развиваат и да се прилагодат на нови предизвици.
НаФанвеј, ние комбинираме напредна технологија, строги стандарди за квалитет и експертиза во индустријата за испорака на ПЦБ кои исполнуваат различни глобални побарувања. Ако барате доверлив партнер за поддршка на вашите потреби за производство на електроника,контактирајте неДенес и откријте како можеме да ја напојуваме вашата иновација.
-
