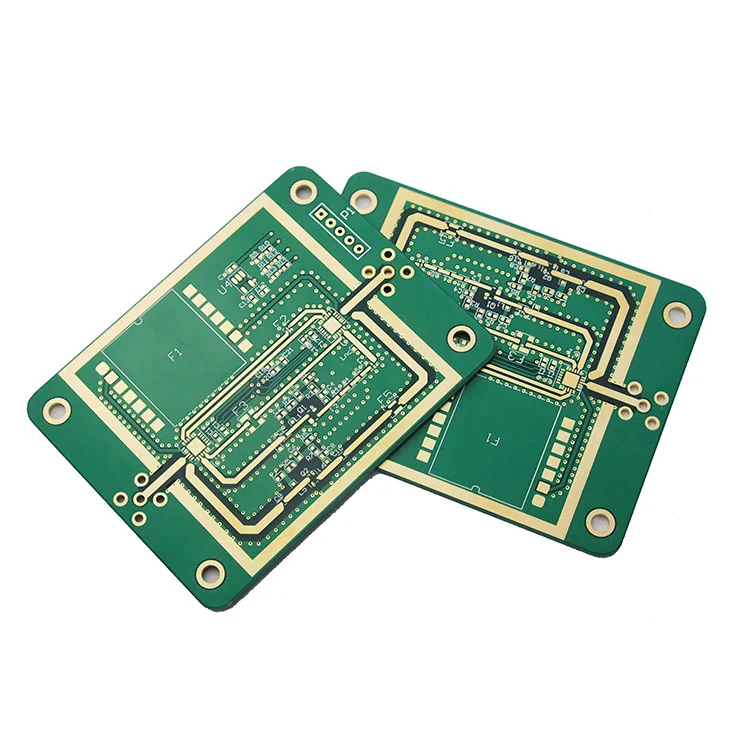

ПХБ со висока фреквенцијатехнологијата е од суштинско значење за модерните RF, микробранови и дигитални системи со голема брзина кои работат во опсегот на GHz. Како што се зголемуваат фреквенциите, загубата на сигналот, неусогласеноста на импедансата и електромагнетните пречки стануваат критични предизвици во дизајнот. Овој сеопфатен водич објаснува како PCB со висока фреквенција го подобрува интегритетот на сигналот, ги истражува материјалите, стратегиите за дизајн, производните процеси, факторите на трошоците и практични решенија за вообичаените инженерски болни точки. Без разлика дали развивате 5G модули, автомобилски радар, сателитски системи или уреди за комуникација со голема брзина, овој напис дава јасни технички увиди кои ќе ви помогнат да постигнете стабилни и сигурни перформанси.
ПХБ со висока фреквенција е дизајнирана да работи сигурно на фреквенции вообичаено над 500 MHz и често се протегаат во опсег од повеќе GHz. На овие нивоа, дури и малите варијации во диелектричните својства, грубоста на бакар и геометријата на траги може значително да влијаат на однесувањето на колото.
За разлика од конвенционалните плочи, дизајните на ПХБ со висока фреквенција бараат материјали со ниска загуба, строго контролирана импеданса и прецизни производствени толеранции за да се обезбеди предвидлив пренос на сигнал.
Како што се зголемува фреквенцијата:
Технологијата со висока фреквенција PCB се справува со овие предизвици со комбинирање на напредни материјали со оптимизирани методологии за дизајн.
| Материјал | Диелектрична константа (Dk) | Тангента на загуба (Df) | Апликација |
|---|---|---|---|
| Модифициран FR-4 | 4,2-4,5 | 0,015-0,02 | Дизајни со пониски GHz |
| Роџерс ламинат | 2,2-3,5 | 0,0009-0,003 | RF и микробранова печка |
| Тефлонски базирани | 2,0-2,5 | Ултра-ниско | Сателит и радар |
| Јаглеводородна керамика | 3,0-3,5 | Ниско | Автомобилски радар од 77 GHz |
Производителите како што е Shenzhen Fanway Technology Co., Ltd внимателно ја потврдуваат стабилноста и конзистентноста на диелектрикот пред производството.
Ефективниот дизајн на огради ја подобрува заштитата и интегритетот на сигналот.
| Слој | Функција |
|---|---|
| Врвот | Рутирање на RF сигнал |
| Внатрешна 1 | Приземјен авион |
| Внатрешна 2 | Моќен авион |
| Дното | Заштитни / секундарни сигнали |
Правилното референцирање на земјата го минимизира EMI и ја подобрува конзистентноста на импедансата.
Производството на ПХБ со висока фреквенција бара:
Shenzhen Fanway Technology Co., Ltd спроведува строга контрола на процесот за да обезбеди стабилни електрични перформанси во сериите.
Двигателите на трошоците вклучуваат избор на материјал, број на слоеви, толеранција на импеданса и сложеност на тестирањето. Дизајните со хибридни натрупувања кои комбинираат RF материјали со стандардни јадра можат да ги балансираат трошоците и перформансите.
Оценете:
Shenzhen Fanway Technology Co., Ltd обезбедува сеопфатни решенија за производство на ПХБ со висока фреквенција, вклучувајќи хибридни плочи со повеќе материјали, прецизна контрола на импедансата, брзо прототипирање и строги процедури за тестирање. Нивниот инженерски тим ги поддржува клиентите од преглед на дизајн до масовно производство, обезбедувајќи постојани перформанси во апликациите на GHz.
П1: На која фреквенција треба да ги земам предвид високофреквентните ПХБ материјали?
Генерално над 500 MHz, особено кога работите во опсези со повеќе GHz.
П2: Дали стандардниот FR-4 може да се справи со апликациите за RF?
Само ограничени дизајни со пониска фреквенција; За подобра стабилност се претпочитаат наменски RF материјали.
П3: Кој е најкритичниот параметар?
Тангентата на загубата (Df) значително влијае на слабеењето на сигналот.
П4: Како да го намалам одразот на сигналот?
Обезбедете точна контрола на импедансата и правилен дизајн на натрупување.
П5: Како можам да го започнам мојот проект?
Консултирајте се со искусен производител за да ги прегледате датотеките за дизајн пред изработката.
ПХБ со висока фреквенција игра одлучувачка улога во одржувањето на интегритетот на сигналот, минимизирањето на загубите и обезбедувањето стабилни перформанси во напредните GHz системи. Од изборот на материјал до прецизното производство, секој детал е важен.
Ако барате сигурна поддршка за производство на ПХБ со високи фреквенции со високи перформанси,Shenzhen Fanway Technology Co., Ltdе подготвен да обезбеди стручни насоки и производствена извонредност.
Дали имате нов проект за RF или брз проект во развој?Контактние денес да разговараме за вашите технички барања и да добиеме приспособено решение за вашите потреби за високофреквентни ПХБ.
