Што е FR4 PCB и зошто е важно во електрониката?

Оваа статија го објаснува значењето на FR4 PCB, неговите својства, производствените процеси, предностите, ограничувањата, апликациите во реалниот свет и споредбите со алтернативните ПХБ материјали. Обезбедува практични сознанија за инженерите, хобистите, купувачите и технолошките ентузијасти. Исто така, ќе најдете детален дел ЧПП кој одговара на вообичаени прашања поврзани со FR4 PCB.

📑 Содржина

• Што е FR4 PCB?
• Како се прави FR4 PCB?
• Зошто да изберете FR4 материјал за ПХБ?
• Кои својства на FR4 се најмногу важни?
• Кои се вообичаените FR4 PCB апликации?
• Како FR4 се споредува со други ПХБ материјали?
• Најчесто поставувани прашања

❓ Што е FR4 PCB?

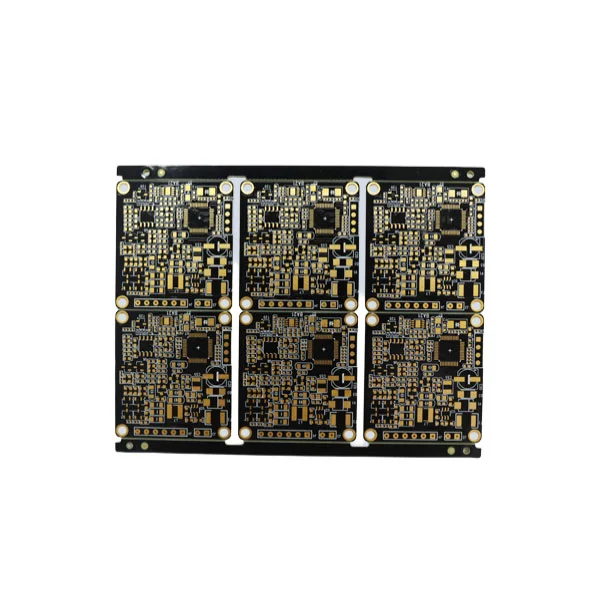

АнFR4 ПХБсе однесува на плоча со печатено коло што користиFR4како основен материјал. FR4 е кратенка за „Flame Retardant 4“, што е ознака за квалитет доделена на епоксиден ламинатен материјал засилен со фиберглас. Тоа е де факто стандардна подлога што се користи во повеќето електроники поради неговата силна механичка сила, одлична електрична изолација и капацитет за работа во широк температурен опсег.

Терминот „PCB“ значи платформа која меѓусебно ги поврзува електронските компоненти преку гравирани бакарни кола и обложени отвори. Кога се комбинира со FR4, формира издржлива и сигурна плоча погодна за сè, од евтина потрошувачка електроника до индустриски контролни системи.

❓ Како се прави FR4 PCB?

Производството на FR4 PCB вклучува неколку прецизни чекори за да се обезбеди конзистентност и квалитет. Основните елементи вклучуваат бакарна фолија, FR4 ламинатни листови и низа процеси кои ги трансформираат суровините во функционални кола.

📍 Процес на производство чекор-по-чекор

1. Подготовка на материјал:ФР4 ламинатни листови се сечат по големина и се чистат.
2. Бакарна ламинација:Бакарните слоеви се врзуваат за јадрото FR4 под топлина и притисок.
3. Фотогравирање:Се нанесува фотосензитивна маска и се изложува на УВ светлина за да се дефинираат бакарни траги.
4. Офорт:Несаканиот бакар се отстранува со употреба на хемиски екпанти, оставајќи прецизни шеми на кола.
5. Дупчење:CNC машините дупчат дупки за виси и кабли за компоненти.
6. Позлата:Ѕидовите на дупките се обложени со бакар за електрично поврзување на слоевите.
7. Маска за лемење и свилен екран:Се применуваат заштитни премази и идентификациски знаци.
8. Тестирање и инспекција:Готовите плочи се подложени на електрично тестирање за да се откријат дефекти и да се обезбедат перформанси.

❓ Зошто да изберете FR4 материјал за ПХБ?

Изборот на FR4 материјал за изработка на ПХБ нуди низа предности што го прават идеален за многу апликации. Неговите избалансирани перформанси, исплатливост и разноврсност придонесуваат за негово широко усвојување.

🤔 Главните предности на FR4

• Висока јачина:Одлична механичка стабилност за статички и динамички оптоварувања.
• Добра изолација:Ниската диелектрична константа и тангентата на загубата го намалуваат изобличувањето на сигналот.
• Заштитник на пламен:Во согласност со безбедносните стандарди поради својствата на самогаснење.
• Толеранција на температура:Добро функционира низ широк температурен опсег (обично до ~130°C).
• Ефикасност на трошоците:Конкурентни цени во споредба со напредните композити.

❓ Кои својства на FR4 се најважни при дизајнирање на ПХБ?

При изборот на материјал за дизајн на ПХБ, инженерите оценуваат неколку клучни својства кои влијаат на перформансите и сигурноста. FR4 покажува поволни карактеристики низ многу критериуми.

❓ Кои се вообичаените FR4 PCB апликации?

FR4 ПХБ се сеприсутни поради нивната разновидност и доверливост. Подолу е преглед на апликации каде што FR4 работи исклучително добро.

🌍 Типични случаи на употреба

• Потрошувачка електроника:Паметни телефони, таблети, домашни апарати.
• Индустриска контрола:Саладин, контролери за движење, напојувања.
• Автомобилска електроника:Контролни табли, сензори, инфозабавни системи.
• Уреди за комуникација:Рутери, RF модули, мрежна опрема.
• Медицински помагала:Дијагностички машини, контролори на опрема.

❓ Како FR4 се споредува со други ПХБ материјали?

Инженерите често избираат помеѓу FR4 и алтернативни материјали како полиимид, Роџерс или метални јадра. Секој материјал нуди уникатни предности прилагодени за специфични потреби.

❓ Често поставувани прашања (ЧПП)

П:Што значи „FR4“ во ПХБ?

А:FR4 е кратенка за „Flame Retardant 4“, што укажува на епоксиден ламинат засилен со стакло што се спротивставува на оган и обезбедува структурна цврстина за ПХБ.

П:Зошто FR4 се користи толку широко во индустријата за ПХБ?

А:FR4 комбинира механичка сила, електрична изолација, топлинска отпорност и исплатливост, што го прави погоден за широк опсег на електронски апликации.

П:Може ли FR4 да се користи во апликации за RF со висока фреквенција?

А:Додека FR4 се користи во кола со пониска фреквенција, високофреквентните RF кола често бараат материјали како Роџерс кои имаат помали диелектрични загуби за подобар интегритет на сигналот.

П:Како влажноста влијае на FR4 ПХБ?

А:FR4 има добра отпорност на влага, но долготрајната изложеност на висока влажност сепак може да влијае на перформансите. Заштитните премази и конформалните слоеви помагаат да се ублажи ова.

П:Дали FR4 е погоден за автомобилска електроника?

А:Да, FR4 е широко користен во автомобилската електроника поради неговата термичка стабилност и издржливост, иако може да се изберат специфични варијанти на висока температура за екстремни средини.

📌 Конечни мисли

РазбирањеFR4 ПХБе од суштинско значење за секој кој работи со или учи за електронскиот дизајн и производство. Неговите избалансирани карактеристики го прават материјалот за 'рбетот за безброј уреди ширум светот. Без разлика дали оценувате материјали за нов проект или избирате добавувач, FR4 останува сигурен избор.

За висококвалитетно изработка на FR4 PCB прилагодено на вашите спецификации, размислете за партнерство соShenzhen Fanway Technology Co., Ltd— доверлив снабдувач на прецизни решенија за производство на ПХБ.Контактнас.
