Во брзото производство на електроника, каде што се неопходни компактни дизајни, лесни структури и супериорни перформанси,Цврсти Flex PCBсе појавија како едно од најиновативните решенија. Комбинирајќи ја издржливоста на цврсти табли со разноврсност на флексибилни кола, цврсти Flex PCB се преобликуваат како инженерите дизајнираат сè, од потрошувачката електроника до воздушните системи. Во оваа статија, ние ќе се нурнеме длабоко во она што се цврсти Flex PCB, како тие работат, зошто тие стануваат сè попопуларни и како нивните уникатни параметри ги прават оптимален избор за апликации со голема побарувачка.

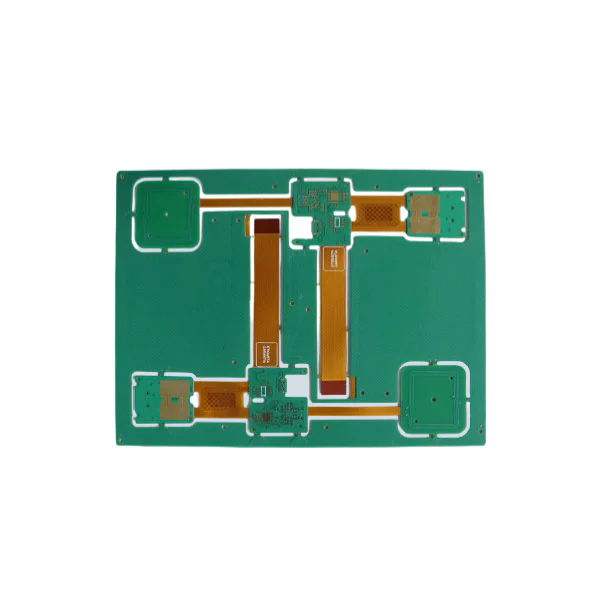

Цврст Flex PCB е хибридна плоча за печатено коло што интегрира и цврсти и флексибилни подлоги во еден, лесен дизајн. За разлика од традиционалните цврсти PCB, кои се состојат целосно од тврд FR4 или слични материјали, или чисто флексибилни кола кои користат полиимидни филмови, цврсти Flex PCB ги комбинираат двете технологии за да ги зголемат перформансите и да дизајнираат слобода.
Во суштината, цврстиот дел поддржува компоненти кои бараат механичка стабилност, како што се конектори, микроконтролери или интегрирани кола, додека флексибилниот дел му дозволува на таблата да се наведнува, преклопи или пресврти за да се вклопи во компактни куќишта. Ова го прави цврстиот Flex PCB идеален за апликации каде просторот е ограничен, но високата сигурност е клучна.
Интегритет на сигналот: Пократки интерконекции помеѓу цврсти и флексибилни слоеви го минимизираат губењето на сигналот и го подобруваат преносот на податоци со голема брзина.
Механичка разноврсност: Флексибилниот дел овозможува преклопување, што ја намалува целокупната големина на уредот и ги елиминира гломазните жици.
Подобрување на доверливоста: Интегрирањето на флексибилни и цврсти делови во единечен PCB ги минимизира споевите и конекторите за лемење, кои се вообичаени точки на неуспех.
Оваа мешавина на перформанси и флексибилност во дизајнот направи ригидни флексибилни PCB се повеќе важни во индустриите како медицински помагала, воена електроника, автомобилски системи и гаџети за потрошувачи.
Производителите на електроника честопати се соочуваат со критична одлука при изборот на типови PCB: Дали треба да користат традиционален ригиден PCB, флексибилен PCB или ригиден флекс PCB? Еве ги клучните причини зошто цврстите Flex PCB стануваат најпосакуваниот избор за напредни дизајни.
| Карактеристики | Цврст PCB | Флексибилен PCB | Цврст Flex PCB |
|---|---|---|---|
| Употреба на простор | Ограничено | Одлично | Одлично |
| Механичка издржливост | Високо | Умерено | Високо |
| Флексибилност на дизајнирање | Ниско | Високо | Високо |
| Интегритет на сигналот | Умерено | Умерено | Одлично |
| Сложеност на склопување | Високо (повеќе конектори) | Високо | Ниско |
| Сигурност | Добро | Умерено | Одлично |
Цврсти Flex PCB го нудат најдоброто од двата света со комбинирање на стабилноста на цврсти PCB со прилагодливост на флексибилни кола. Ова резултира во:
Компактни дизајни: Од суштинско значење за паметни телефони, заменливи уреди и IoT уреди.
Намалена тежина: критична за воздушната, беспилотните летала и автомобилските апликации.
Помалку точки на поврзување: ги намалува потенцијалните точки на неуспех и го подобрува животниот век на производот.
Подобрена изведба: Одржува супериорен пренос на сигнал дури и во апликации со висока фреквенција.
Медицински уреди: пејсмејкери, системи за слики и хируршки алатки.
Воздухопловна и одбрана: Авионика, радарски системи и електроника во воено одделение.
Автомобилство: Напредни системи за помош на возачот (АДА), инфозабави системи и управување со батерии на ЕВ.
Електроника на потрошувачи: паметни телефони, таблети, камери и конзоли за игри.
Со овозможување на минијатуризација при одржување на структурен интегритет, ригидните Flex PCB станаа неопходна компонента во електронските уреди од следната генерација.
При изборот на цврст снабдувач на PCB FLEX, разбирањето на техничките параметри е клучно. Висококвалитетното производство обезбедува издржливост, перформанси и усогласеност со строги стандарди во индустријата. Подолу е резиме на клучните спецификации на производот што дефинираат супериорен ригиден флекс PCB:
| Параметар | Спецификација |
|---|---|
| Материјал | FR4, полиимид, милениче |
| Броење на слоеви | 2 до 20+ слоеви |
| Дебелина на бакар | 0,5 мл до 4 мл |
| Мин. Ширина/растојание на линија | 0,075 мм / 0,075 мм |
| Големина на дупката | Мин. 0,1 мм |
| Флекс радиус на свиткување | На ниско ниво од 0,5 мм |
| Површинска завршница | Ениг, Хасл, ОСП, сребро за потопување, злато позлата |
| Работна температура | -40 ° C до +150 ° C. |
| Контрола на импеданса | ± 10% |
| Сертификати | Rohs, UL, ISO9001, IPC-6013 |
Овие спецификации обезбедуваат ПЦБ да одржува високи електрични перформанси и ги издржува остри услови на животната средина. Производителите специјализирани за цврсти FLEX PCB користат напредни техники за измислица, како што се ласерско дупчење, контролирано рутирање на импеданса и автоматизирана оптичка инспекција за да се гарантира прецизност и сигурност.
Изборот на вистинскиот производител е исто толку клучен како и изборот на точен дизајн на PCB. Еве список за проверка за да ви помогне да процените сигурен цврст Flex PCB снабдувач:
Инженерска експертиза: Осигурете се дека производителот има искуство со ракување со комплексни повеќеслојни цврсти дизајни на Flex PCB.
Квалитет на материјалот: Користете само FR4 и полиимид со висок степен за да обезбедите издржливост и флексибилност.
Обезбедување на квалитет: Побарајте строги протоколи за тестирање, вклучувајќи AOI, тестирање на импеданса и тестови за термички стрес.
Опции за прилагодување: Изберете снабдувач кој нуди прилагодени решенија за вашите специфични барања за апликација.
Време на олово и приспособливост: Брзото прототипирање во комбинација со можноста за скала за масовно производство е клучно.
Фалвеј е водечки ригиден Flex PCB производител со долгогодишно искуство што испорачува висококвалитетни решенија за индустрии, вклучувајќи медицинска, автомобилска, воздушна и потрошувачка електроника. Нашите производи се произведуваат со употреба на најсовремена опрема, во согласност со стандардите IPC-6013 и се подложени на ригорозно тестирање на квалитет за да се обезбеди врвна изведба.
Без разлика дали ви треба комплексен повеќеслоен дизајн или економичен прототип, Fanyway обезбедува сеопфатна поддршка од консултации за дизајн до конечно производство.
П1. Кои се главните придобивки од користењето цврсти Flex PCB во дизајнот на производот?
А1. Цврстиот Flex PCB овозможуваат компактни дизајни, да ја намалат целокупната тежина, да ги минимизираат интерконекциите и да го подобрат интегритетот на сигналот. Овие придобивки ги прават идеални за индустриите каде сигурноста и минијатуризацијата се клучни, како што се воздушната, автомобилската и медицинската технологија.
П2. Дали ригидните Flex PCB се поскапи од традиционалните цврсти PCB?
А2. Додека првичните трошоци за производство на цврсти Flex PCB може да бидат повисоки, тие често ги намалуваат целокупните трошоци за производство со минимизирање на конекторите, подобрување на доверливоста и овозможување на ефикасно склопување. Во апликациите со високи перформанси, тие даваат значителни заштеди на трошоците во текот на животниот циклус на производот.
Цврсти Flex PCB ја редефинираат модерната електроника со обезбедување неспоредлива флексибилност, сигурност и перформанси. Тие им овозможуваат на инженерите да создадат компактни, но робусни производи кои ги исполнуваат растечките побарувања на индустриите кои се движат од медицинската технологија до воздушната.
НаФалвеј, ние сме специјализирани за производство на висококвалитетни цврсти флексибилни PCB прилагодени на вашите потреби. Со нашите врвни објекти, ригорозни протоколи за тестирање и инженерска експертиза, ние ви помагаме да постигнете оптимални перформанси и сигурност за вашите производи.
Подготвени да го однесете вашиот дизајн на електроника на следното ниво?Контактирајте неДенес да разговарате за вашиот проект и да откриете како Fanyway може да испорача совршено цврсто решение Flex PCB.
-
