Во денешниот конкурентен пејзаж за производство на електроника, изборот на вистинскиот материјал на плочата за печатено коло може значително да влијае на доверливоста на производот, ефикасноста на трошоците и приспособливоста на производството. Додека FR-4 доминира во дискусиите,CEM-1 ПХБостанува практично и високо исплатливо решение за многу еднослојни апликации. За инженерите и менаџерите за набавки кои ги балансираат перформансите со буџетските ограничувања, разбирањето кога и зошто да се избере CEM-1 може да ги елиминира непотребните трошоци и доцнењата во производството. Овој сеопфатен водич ги истражува структурата, својствата, апликациите, предностите, ограничувањата и размислувањата за изворите на CEM-1 PCB, помагајќи ви да донесувате сигурни и информирани одлуки.

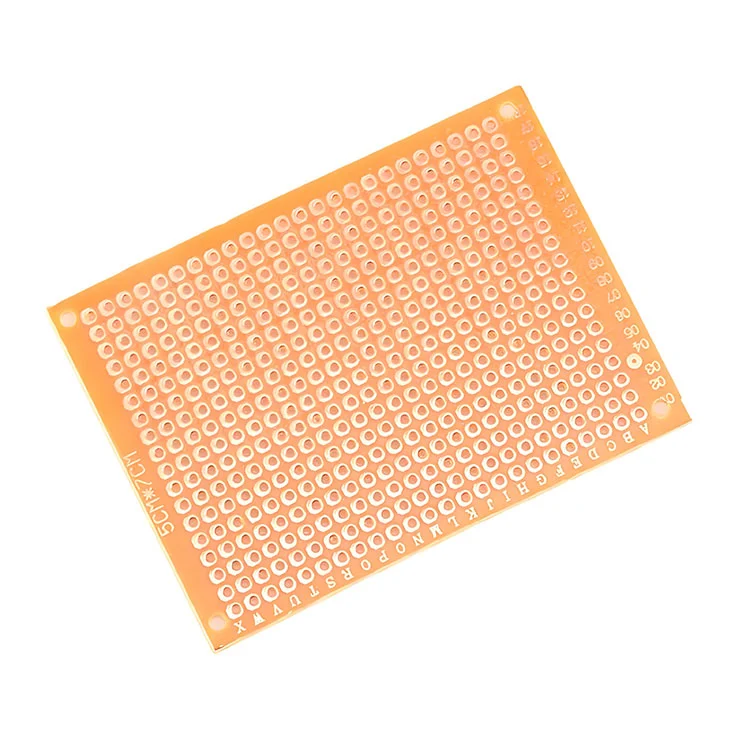

CEM-1 ПХБ (Композитен епоксиден материјал 1) е композитен основен материјал отпорен на пламен, кој првенствено се користи за еднослојни печатени плочки. Се состои од површински слој од ткаена стаклена ткаенина во комбинација со јадро на база на хартија импрегнирано со епоксидна смола. Оваа хибридна структура нуди рамнотежа помеѓу механичката сила и економичноста.
За разлика од FR-4, кој користи целосно засилување од фиберглас, CEM-1 има еден слој од фиберглас на површината, што го прави идеален за апликации кои не бараат повеќеслојна конструкција или висока отпорност на механички стрес.
Внатрешната структура на CEM-1 PCB игра клучна улога во неговите перформанси.
Поради овој слоевит состав, CEM-1 PCB е механички стабилен за стандардната потрошувачка електроника додека одржува пониски трошоци за материјал во споредба со алтернативите со целосни фиберглас.
| Имотот | Типична вредност | Влијание врз перформансите |
|---|---|---|
| Отпорност на пламен | UL94 V-0 | Подобрена безбедност од пожари |
| Диелектрична константа | 4,5 – 5,2 | Погоден за нискофреквентни кола |
| Термичка отпорност | Умерено | Не е идеален за кола со голема моќност |
| Механичка јачина | Средно | Добро за стандардни апликации |
| Поддршка за слоеви | Само еднослоен | Ограничена комплексност на дизајнот |
| Карактеристика | CEM-1 ПХБ | FR-4 ПХБ |
|---|---|---|
| Структура | Композитна хартија + стаклена површина | Целосно фиберглас |
| Поддршка за слоеви | Еднослоен | Единечно до повеќеслојно |
| Цена | Пониски | Повисоко |
| Механичка јачина | Умерено | Високо |
| Отпорност на топлина | Средно | Високо |
Ако вашиот производ бара повеќеслојно рутирање, тешки компоненти или високи термички оптоварувања, генерално се претпочита FR-4. Сепак, за едноставни, чувствителни на трошоците, еднослојни дизајни, CEM-1 PCB нуди одлична вредност.
CEM-1 ПХБ е широко користен во апликации каде што едноставноста и трошковната ефикасност се клучни:
Во Shenzhen Fanway Technology Co., Ltd, CEM-1 PCB често се избира за производство на електроника за широка потрошувачка каде што барањата за изведба се умерени, но контролата на трошоците е критична.
Материјалите CEM-1 се генерално подостапни од целосните ламинати од фиберглас. За производство од големи размери, ова се претвора во значителни заштеди.
Обезбедува сигурни својства на изолација за апликации со ниска фреквенција.
Оценката UL94 V-0 обезбедува усогласеност со стандардите за заштита од пожари.
CEM-1 е полесен за дупчење и обработка при масовно производство во споредба со подебелите плочи од фиберглас.
Разбирањето на овие ограничувања спречува преработка на дизајнот и неочекувани неуспеси на производот.
Размислете за следнава листа за проверка:
Ако повеќето одговори се „да“, CEM-1 PCB најверојатно е вистинскиот избор.
Shenzhen Fanway Technology Co., Ltd е специјализирана за прецизно изработка на ПХБ со строги стандарди за контрола на квалитетот:
Партнерството со искусен производител гарантира дека дури и економичните производи CEM-1 PCB одржуваат висока доверливост и конзистентност.
Не, CEM-1 е првенствено дизајниран за еднослојни апликации.
Адекватно делува при умерена топлина, но не се препорачува за средини со висока моќност или висока температура.
Да, генерално е поисплатлив поради неговата композитна материјална структура.
Повеќето материјали CEM-1 ги задоволуваат барањата за отпорност на пламен UL94 V-0.
CEM-1 ПХБ останува практично и економично решение за еднослојни електронски апликации. Неговите избалансирани перформанси, отпорност на пламен и достапност го прават особено вреден во производството на електроника за широка потрошувачка. Со разбирање на неговите силни страни и ограничувања, бизнисите можат да ги оптимизираат перформансите на производот додека ги контролираат трошоците.
Ако ја оценувате CEM-1 PCB за вашиот следен проект,Shenzhen Fanway Technology Co., Ltdнуди сигурна производствена експертиза, строго осигурување на квалитет и конкурентни цени за поддршка на вашите производствени цели. За приспособени решенија и професионални насоки прилагодени на вашата апликација,контактирајте со насденес да разговараме за тоа како можеме да помогнеме да ги донесеме вашите електронски производи на пазарот ефикасно и самоуверено.
